solidworks新手学习筋、阵列、拉伸练习

特征筋、圆周阵列绘零件练习。

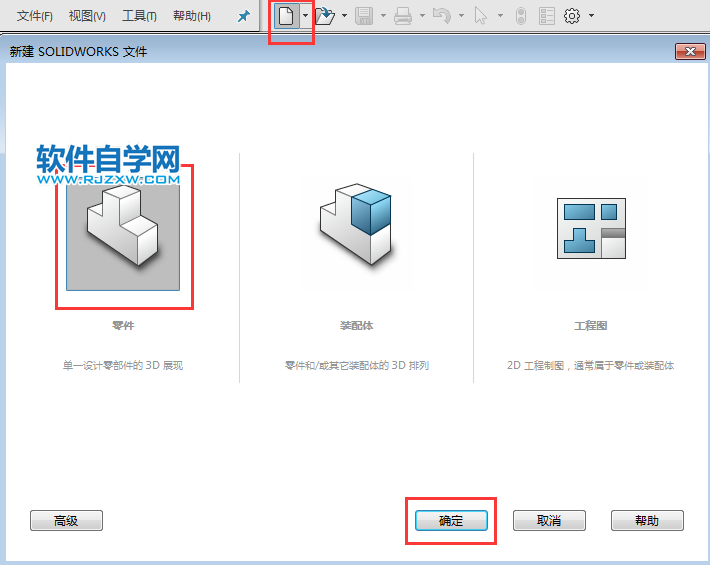

1、打开Solidworks2016，点击新建图标，弹出新建面板，点击零件，点击确定。

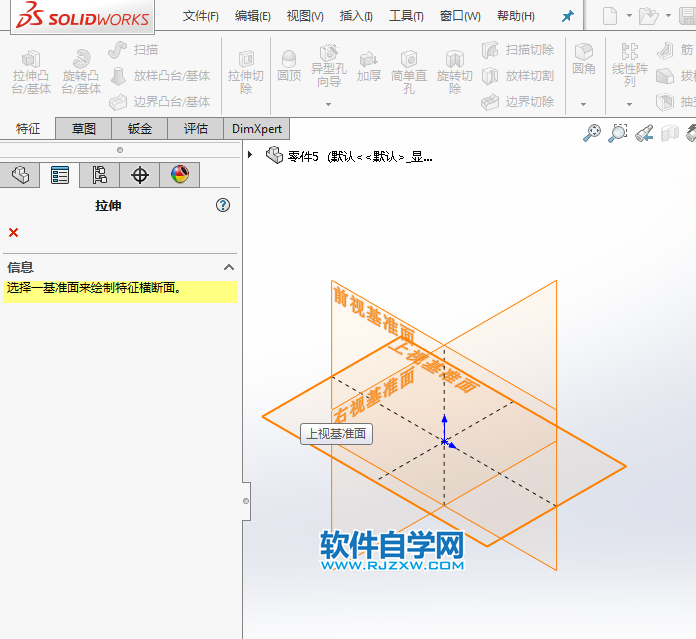

2、点击特征里面的凸台拉伸出/基体，提示要选择一个基准面。那就选择上视基准面。

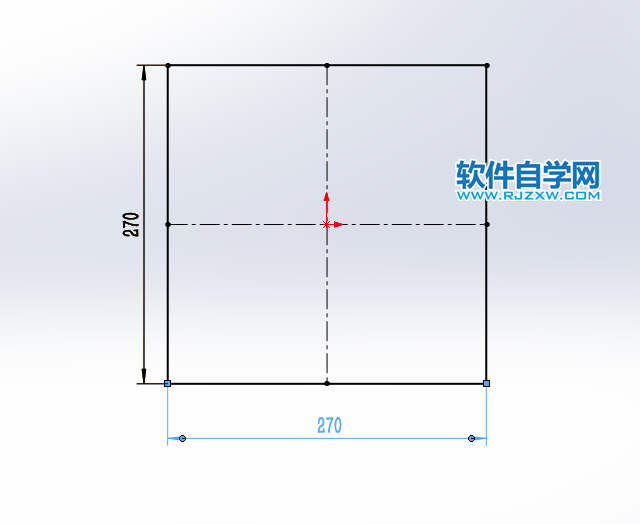

3、在上视基准面上，绘制一个270x270mm的正方形出来，效果如下：

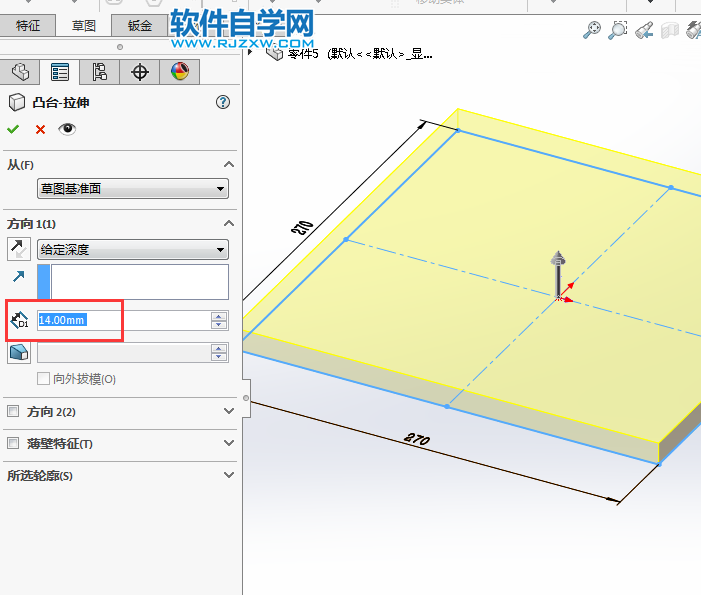

4、绘制好草图，退出草图后，就会自动转到凸台拉伸设置。厚度为14mm。点击绿勾确定。

5、同样使用凸台拉伸，选择一个基准面或是实体面。在这里我们选择实体面。
