solidworks2020应用扭转连续性关系

您可以将扭转连续性关系应用到样条曲线和以下草图实体之一：

1. 样条曲线
2. 圆弧
3. 圆锥或椭圆弧
4. 基于线性、圆形、圆锥、抛物线、椭圆或样条曲线的模型边线

要应用扭转连续性关系：

1. 选择一个平面并打开一个草图。
2. 单击样式样条曲面（“草图”工具栏），或单击工具 > 草图实体 > 样式样条曲线。
3. 绘制一条样条曲线。

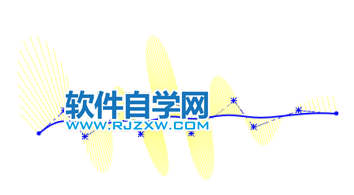

4. 右键单击样条曲线，然后单击显示曲率梳形图。
5. 单击 3 点圆弧（“草图”工具栏），或单击工具 > 草图实体 > 3 点圆弧。

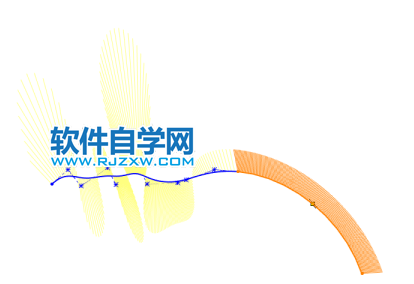

6. 绘制与样条曲线共用端点的圆弧。


7. 右键单击圆弧，然后单击显示曲率梳形图。
8. 按住 Ctrl 键的同时选择样条曲线和圆弧。 将出现添加关系/属性 PropertyManager。
9. 在添加关系/属性 PropertyManager 中的添加关系下，单击扭转连续性 。
10. 单击。



    结果是在样条曲线和圆弧之间的共享端点处具有等曲率和等效曲率的光顺连续性。
