SolidWorks环扣手镯零件的做题步骤

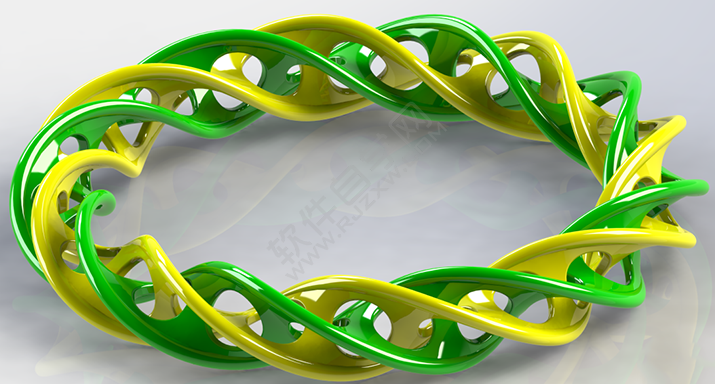

1、SolidWorks环扣手镯建模效果图：

2、打开SolidWorks软件，新建零件，在上视基准面新建草图。

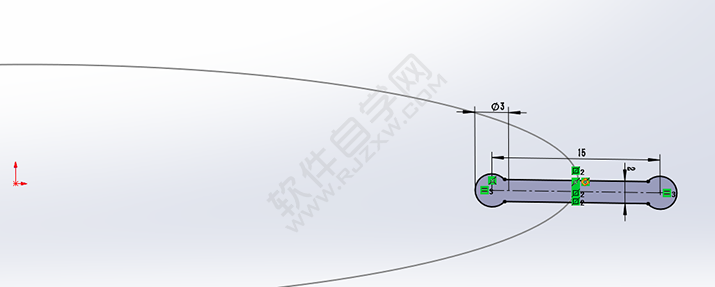

3、在前视基准面进行草图绘制，注意构造线的中点和上一步的圆添加穿透的几何关系。

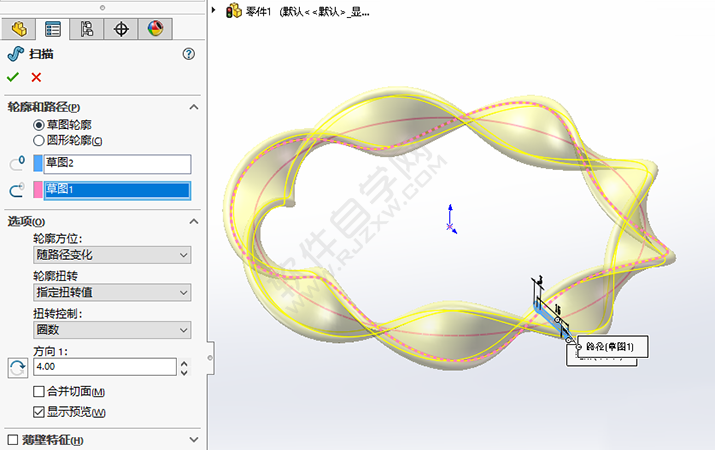

4、特征-扫描。

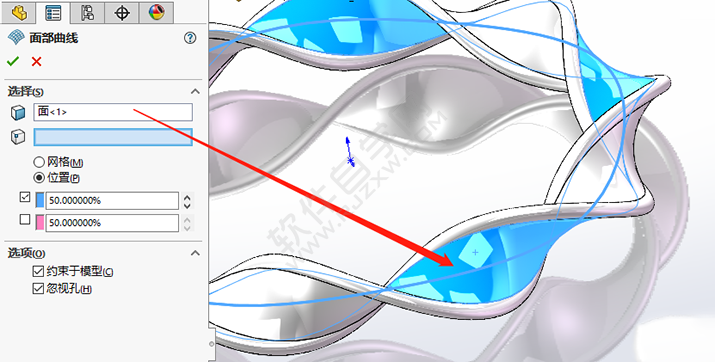

5、工具-草图工具-面部曲线。

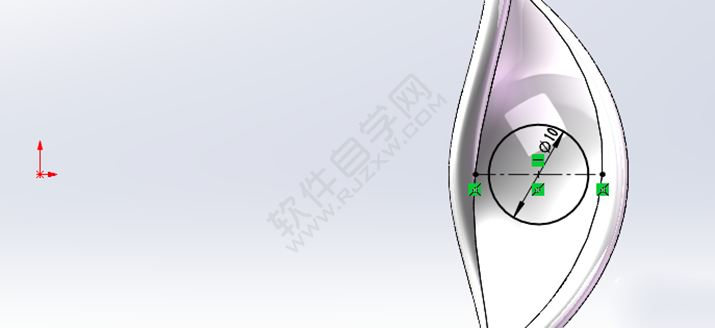

6、上视基准面-草图绘制。

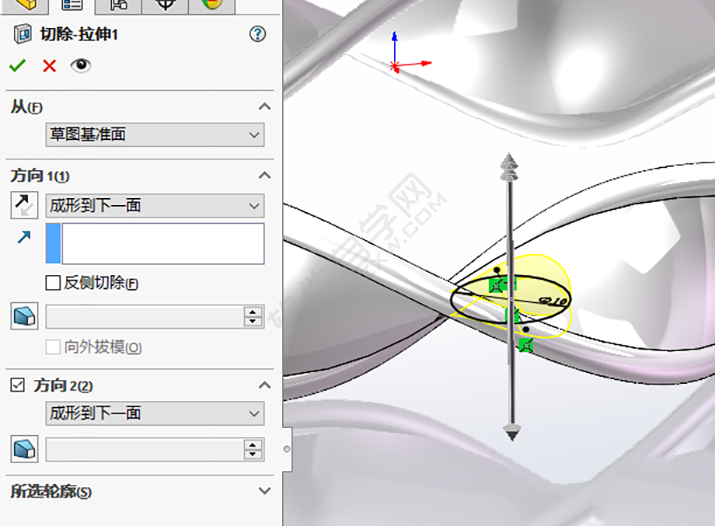

7、特征-拉伸切除。

8、特征-圆角-0.5。

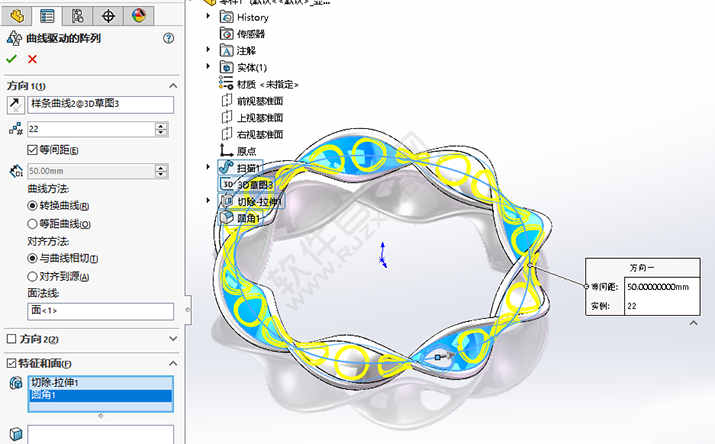

9、特征-阵列-曲线驱动的阵列。

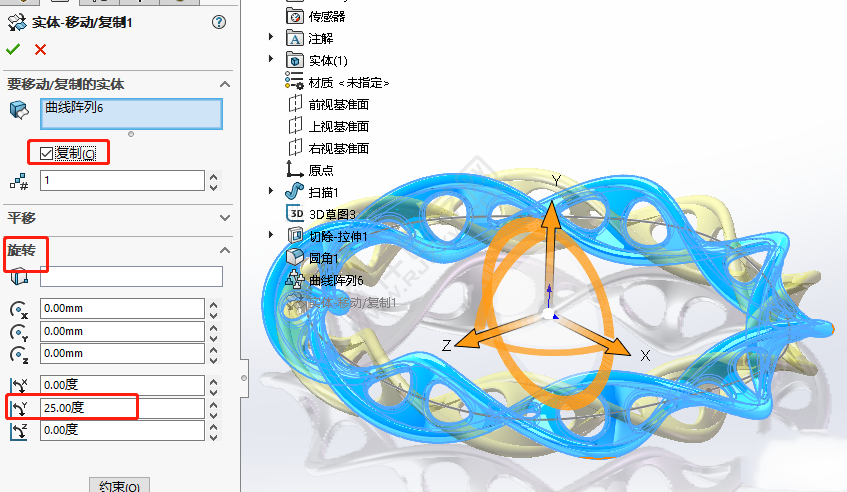

10、插入-特征-移动复制，旋转Y轴25度，参数如下：

11、完成。photoview360出效果图。
