解答一位粉丝新手solidworks绘制180度管道方法

第一种方法很简单，

1、打开solidworks软件，点击新建，点击零件。点击确定。

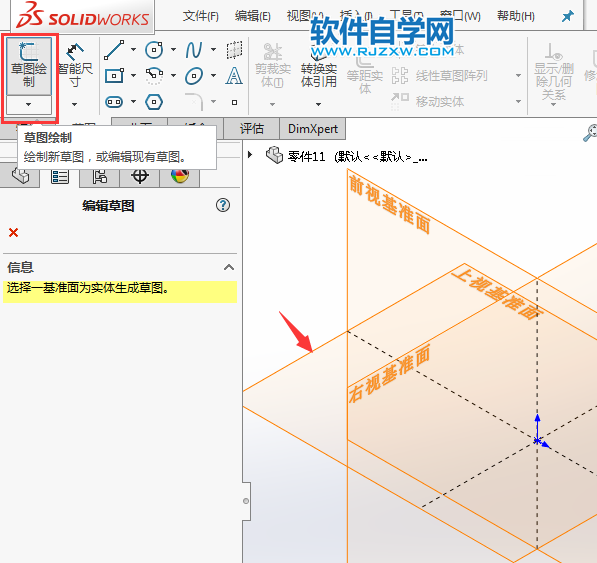

1、点击草图里面的---草图绘制功能，选择上视基准面。

2、绘制一个直径为90的圆出来，效果如下：

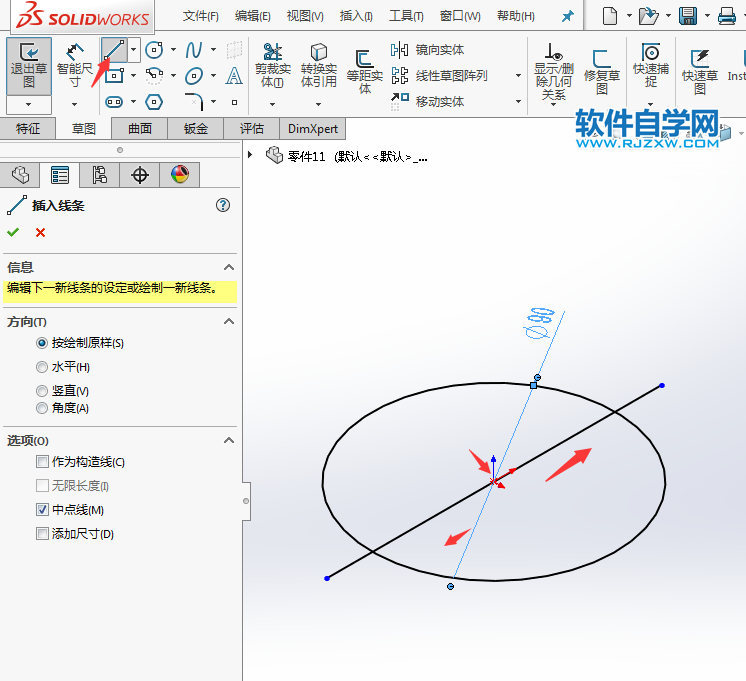

3、然后再使用直线工具，设置中心线，绘制一条直线出来。效果如下：

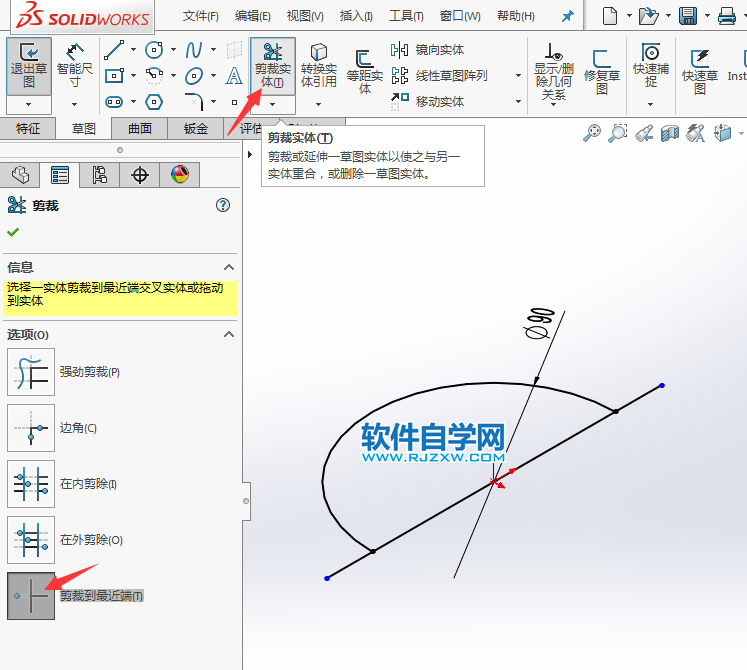

4、然后使用剪裁实体工具，把圆剪掉一半。效果如下：

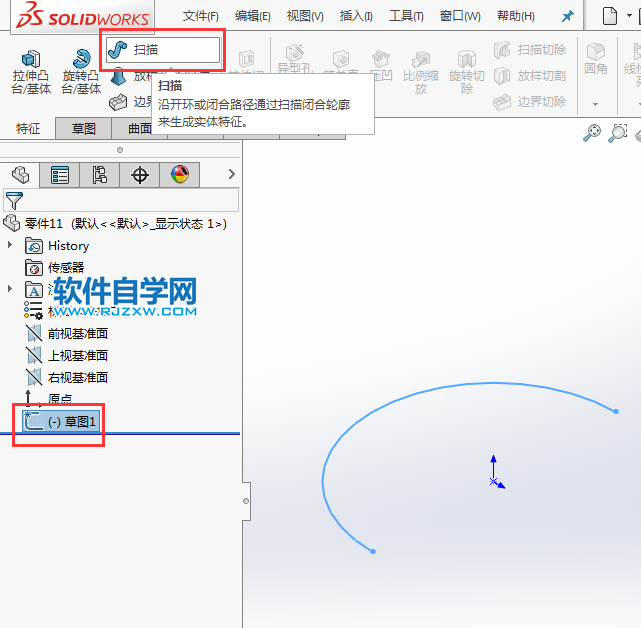

5、然后删除直线留下半圆，退出草图，选中草图，点击特征的扫描，

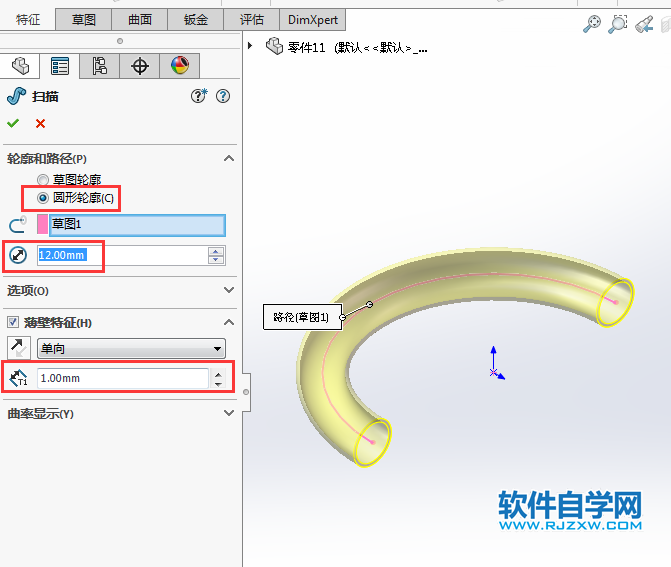

6、然后设置扫描的参数，圆形轮廓，直径为12mm，下面的薄壁特征单向设置1mm。

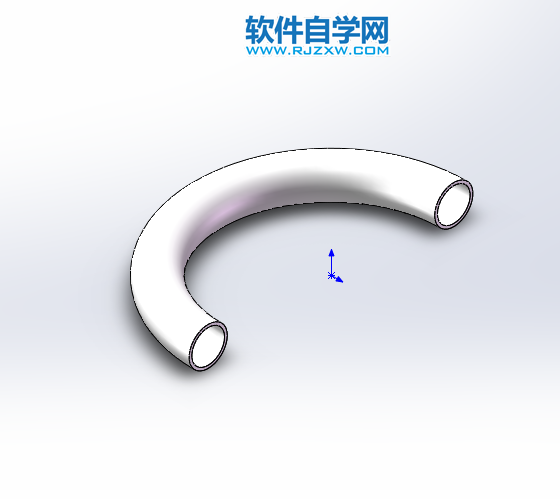

这样一个简单的180度弯道就绘制好了。
