SolidWorks蛇形弹簧零件的做题步骤

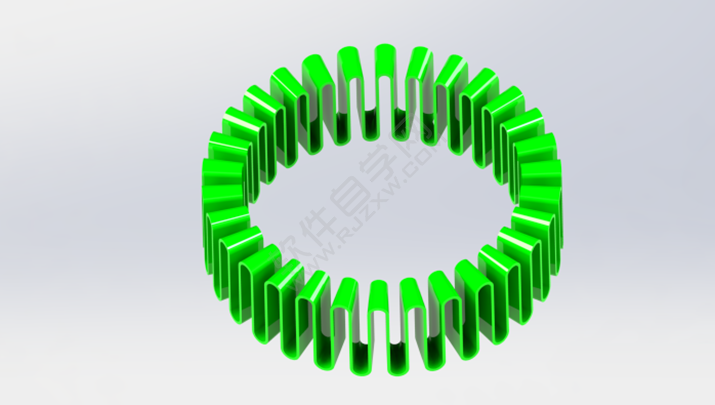

1、SolidWorks练习题之蛇形弹簧效果图：

SolidWorks练习题之蛇形弹簧建模步骤

2、打开SolidWorks软件，新建零件，然后在上视基准面绘制草图，多边形命令。

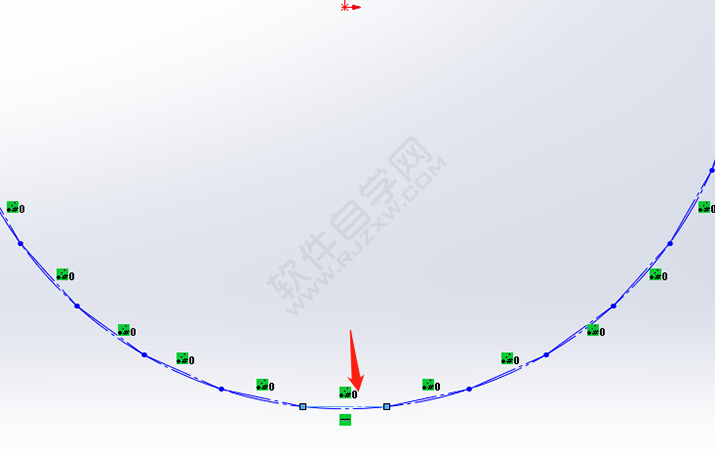

3、其中一条边线添加水平的几何关系。

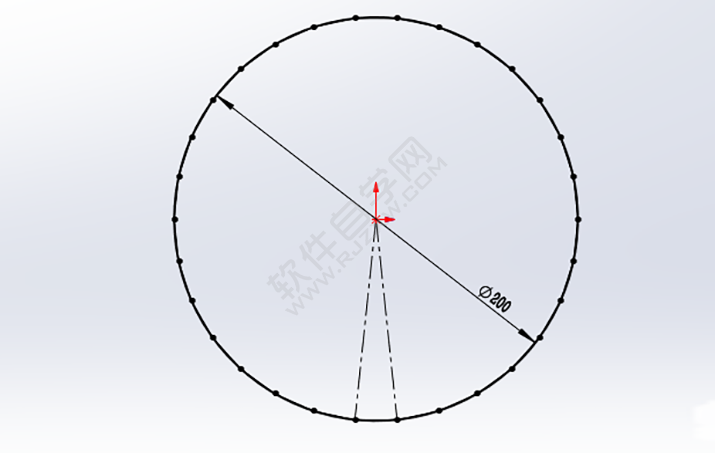

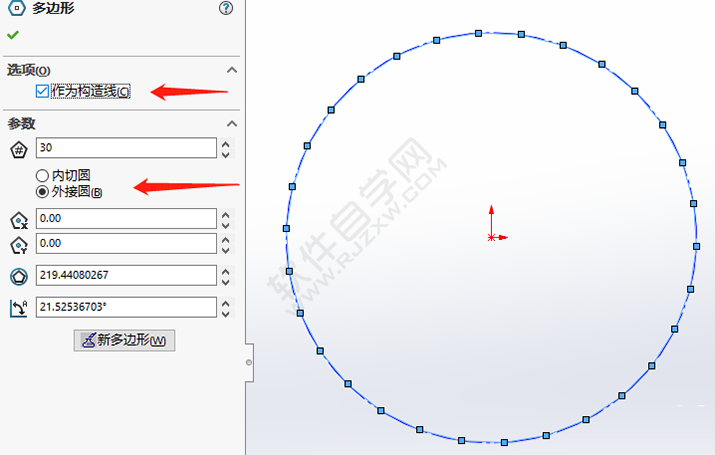

4、继续绘制，标注尺寸，并将外接圆转为实线。

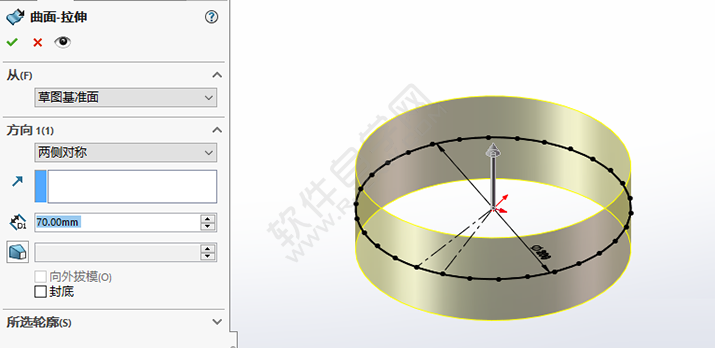

5、曲面-拉伸曲面。

6、前视基准面-草图绘制，如下图所示。

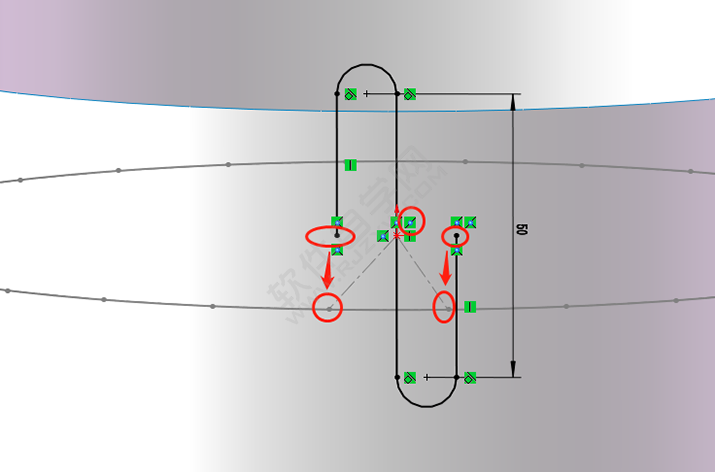

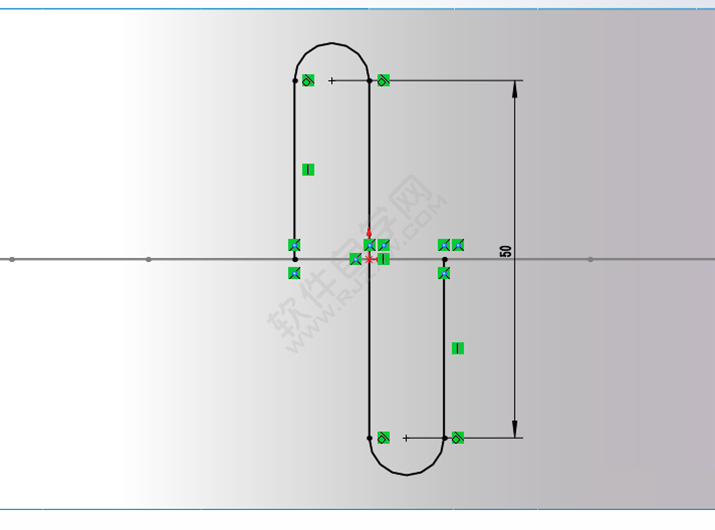

7、注意其中的几何关系，竖直线的中点与原点重合，两个端点与第一步的草图端点添加重合的几何关系。
