用SolidWorks画怎么散热管

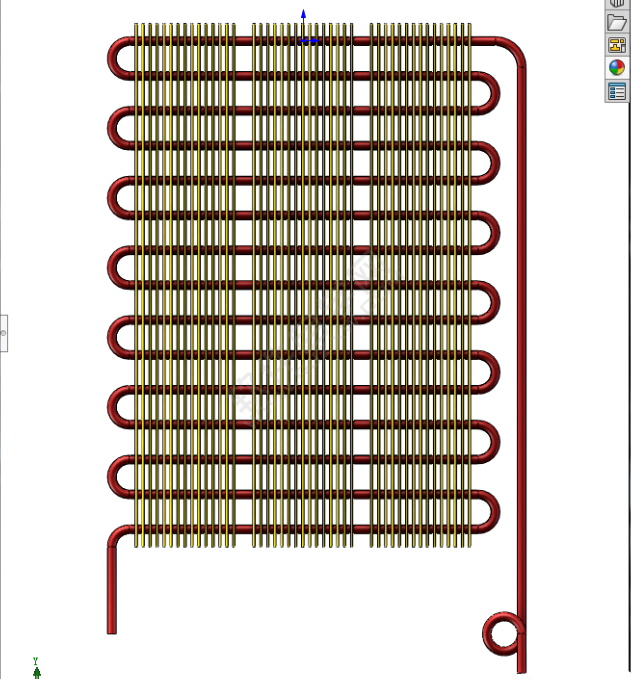

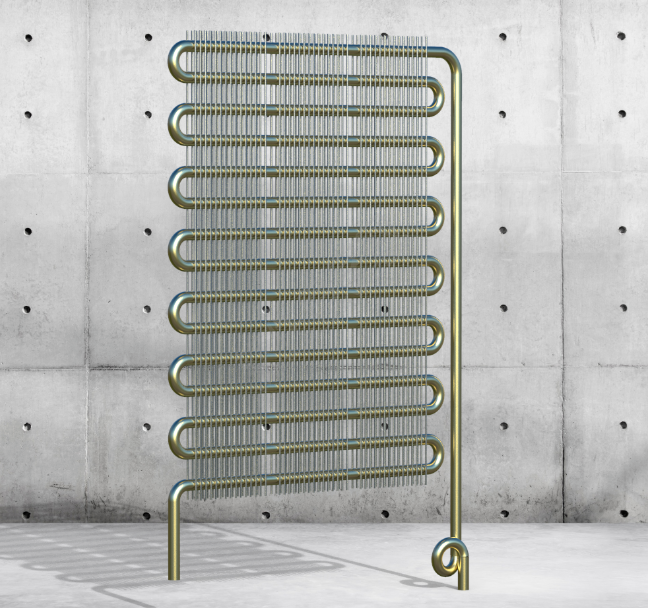

效果图：

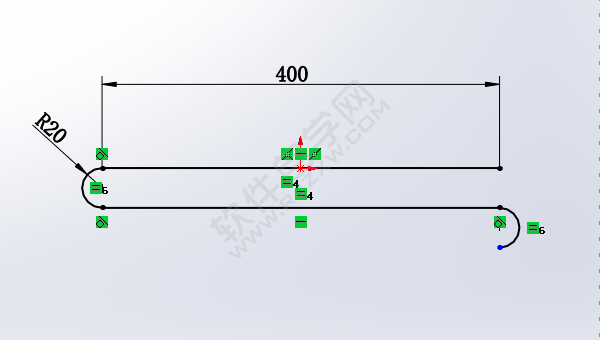

1.在【前视基准面】画草图，直线和半圆都是相等几何关系。

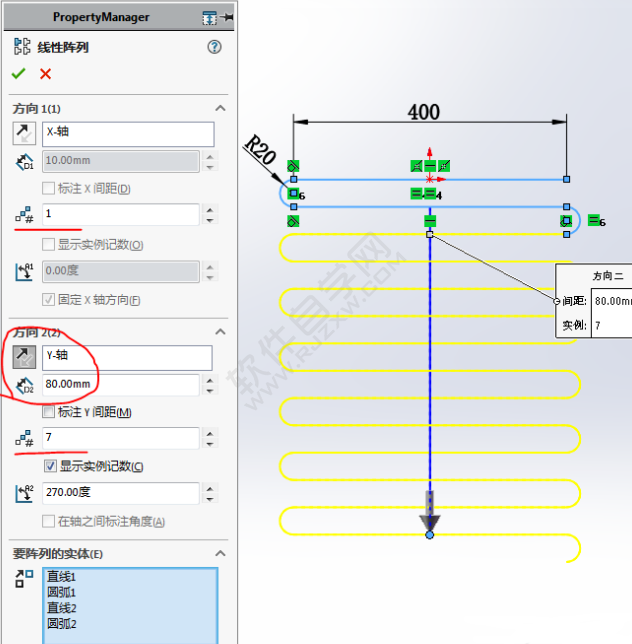

2.【线性阵列】X轴数量：1 ；Y轴间距：80 ，数量：7 。

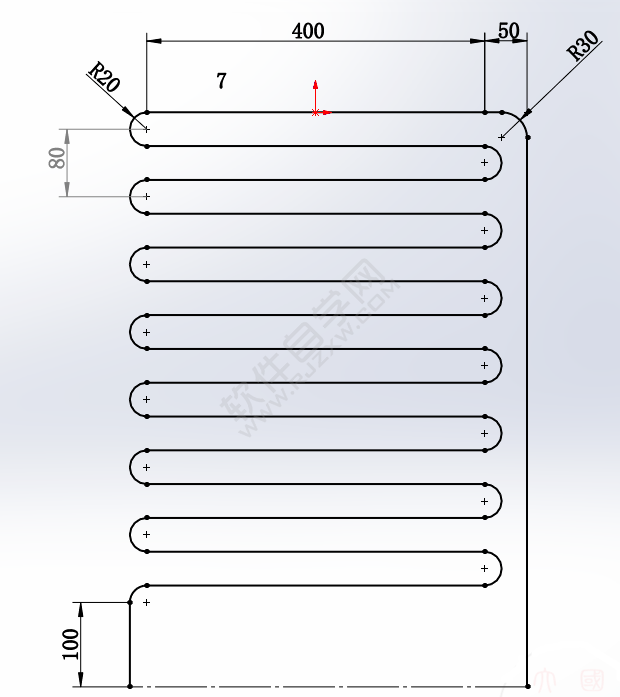

3.继续完成草图。

4.还是在【前视基准面】草绘，画一个圆，与右侧竖线相切。

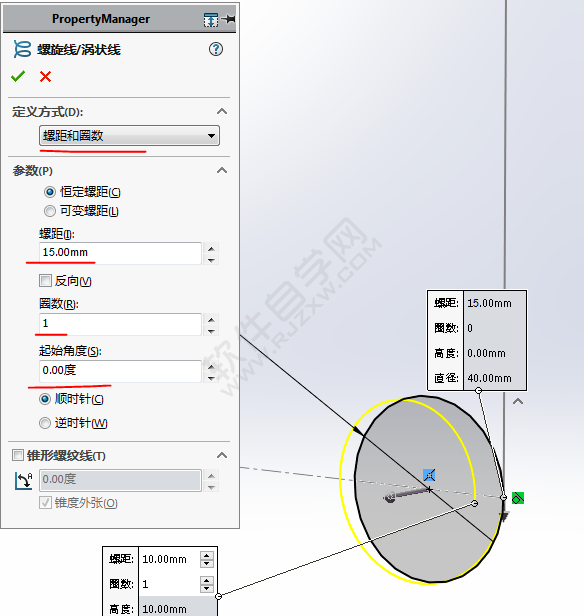

5.【螺旋线】螺距：15 ，圈数：1 ，起始角度：0 度 。

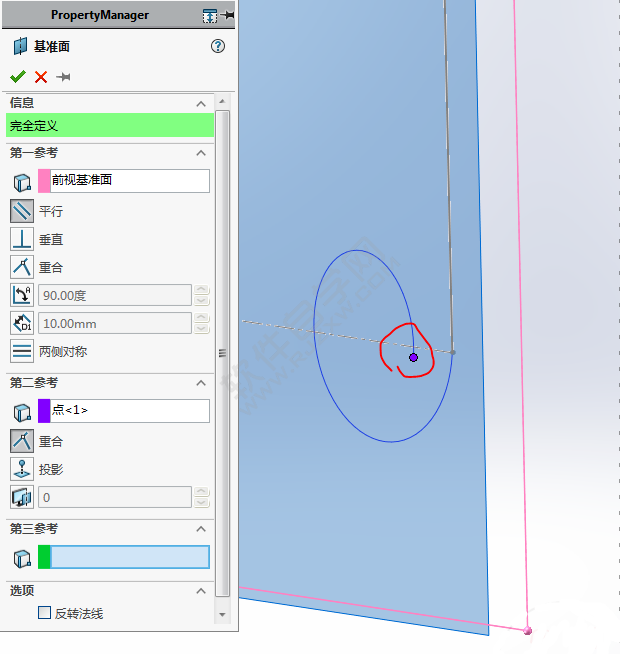

6.新建【基准面】参考前视基准面 和 螺旋线的端点。

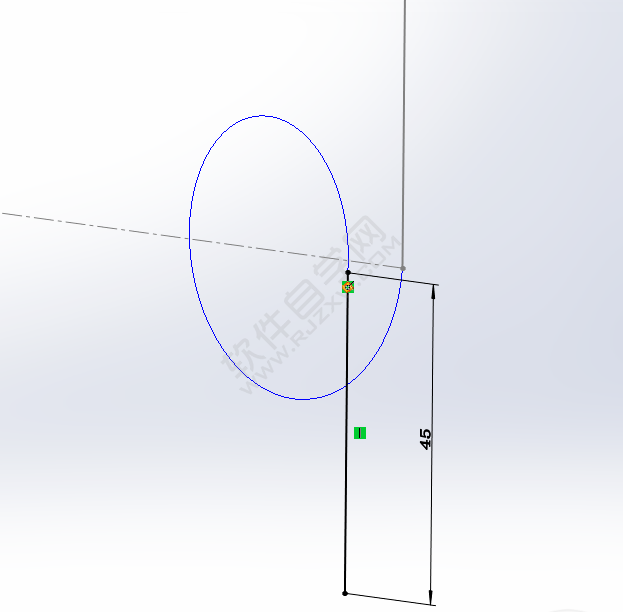

7.在新基准面画竖直线，直线端点与螺旋线穿透 。

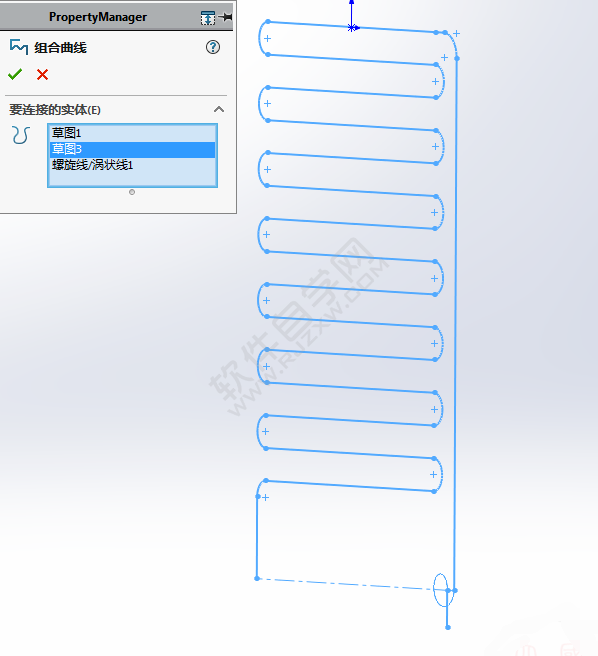

8.【组合曲线】。

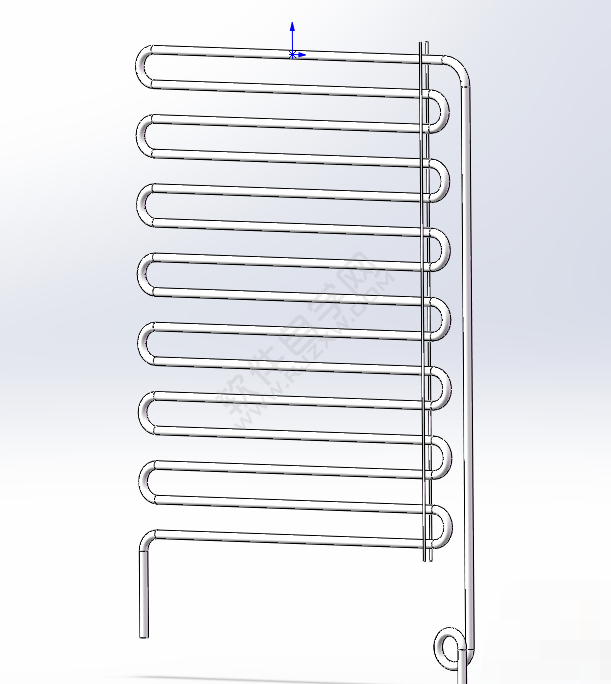

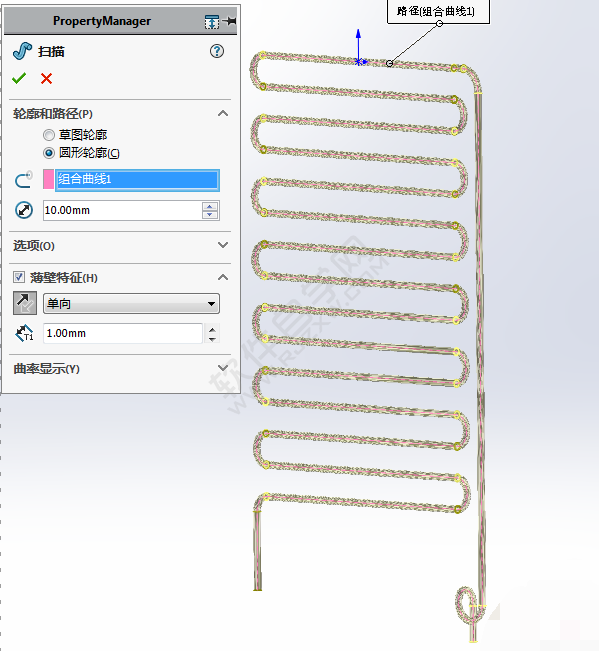

9.【扫描】圆形轮廓，直径：10 ，薄壁特征，反向：1 。

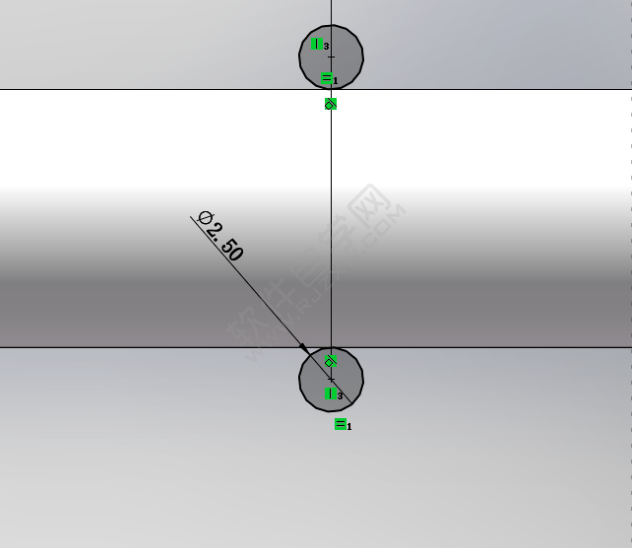

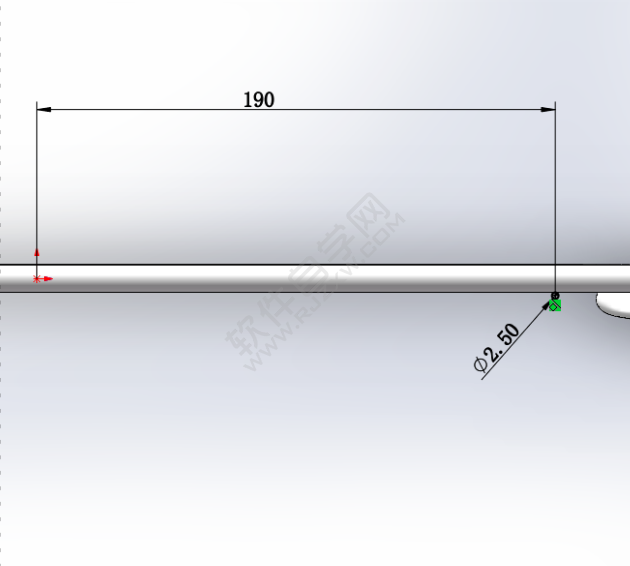

10.在【上视基准面】画圆。

11.上方也画一个，与边线相切。

12.【拉伸凸台】方向一：20 ，

13、方向二：580 。

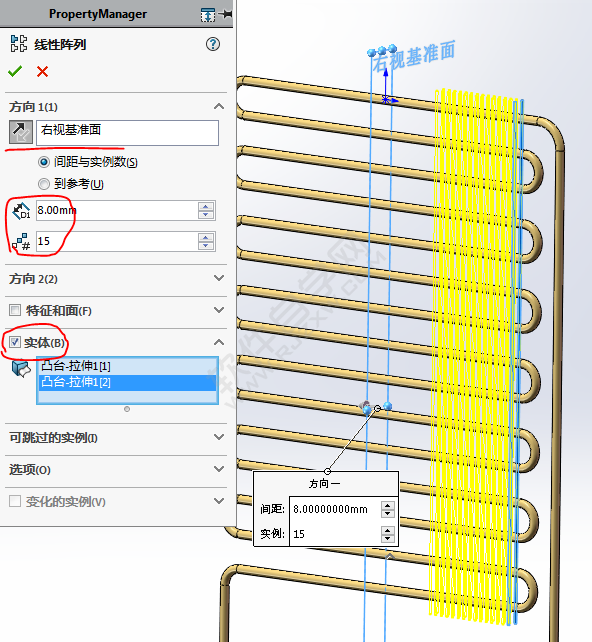

14.【线性阵列】方向：右视基准面，间距：8 ，数量：15 。

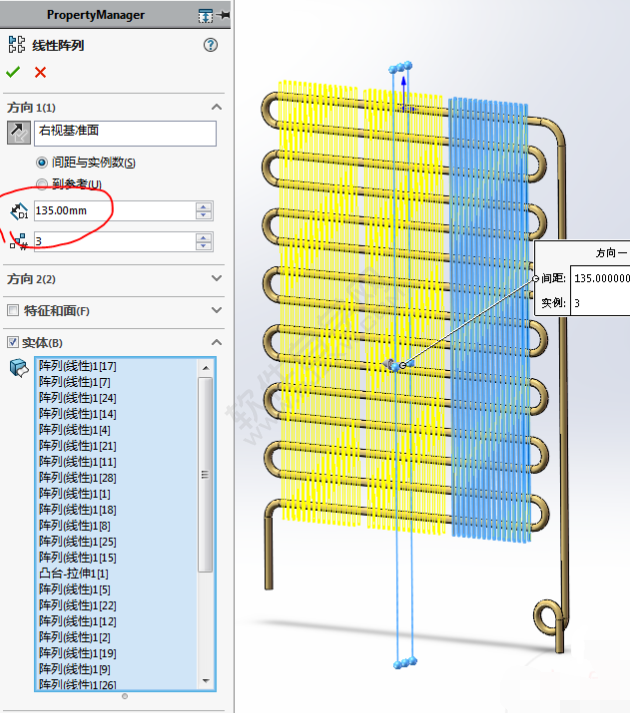

15.继续【线性阵列】间距：135 ，数量：3 。

16.完成。
