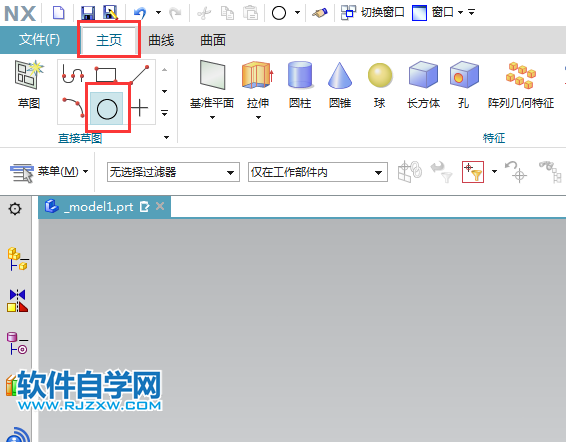

1、打开UGNX12.0软件，点击主页的圆形工具。

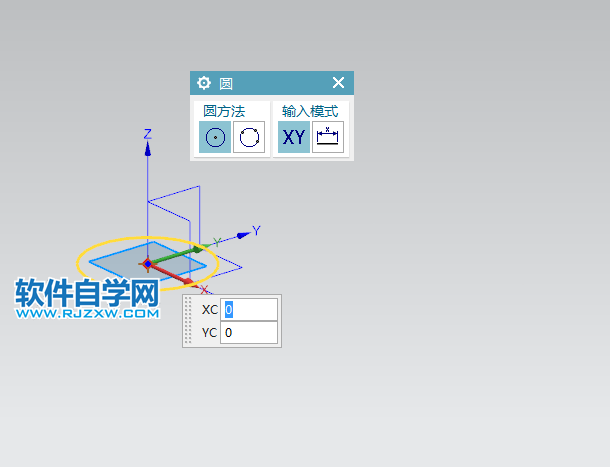

2、在XY面，绘制一个圆形出来，效果如下：

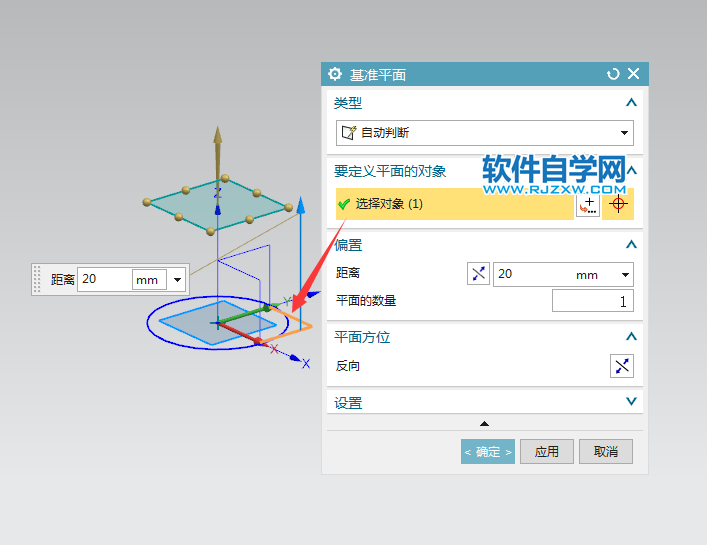

3、然后点击基准平面。效果如下：
4、然后以XY的基准面，创建一个新的基准面。

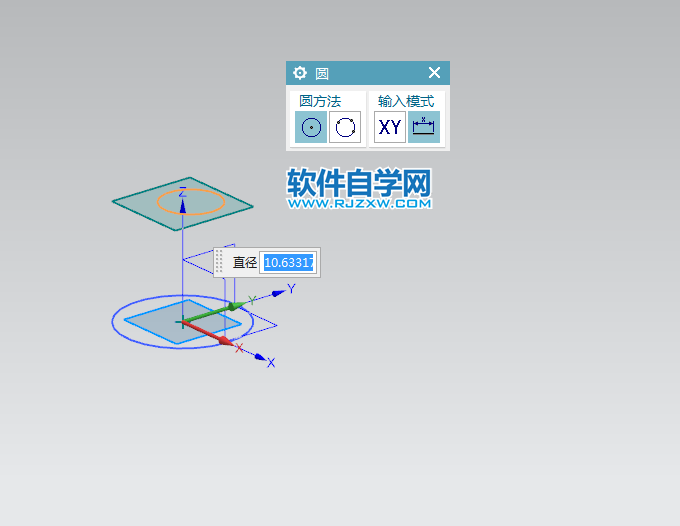

5、然后在新的基准面，绘制一个圆形出来，效果如下：

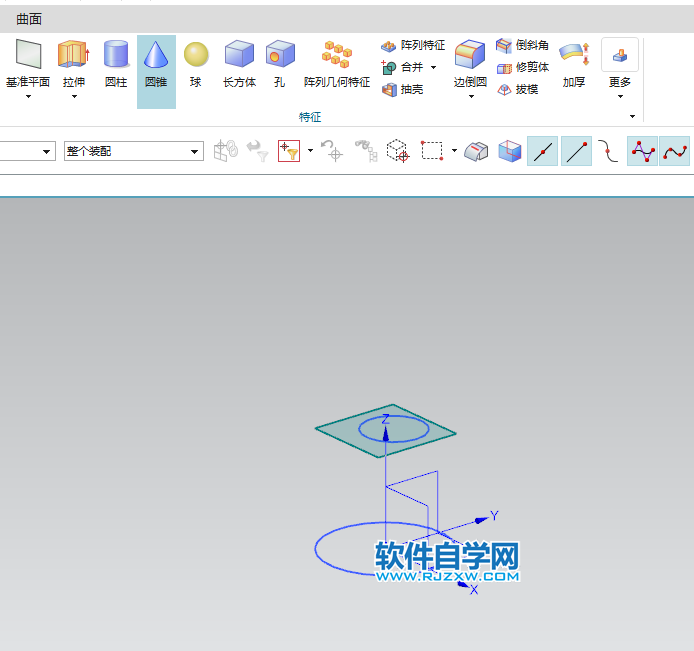

6、然后点击圆维工具，效果如下：

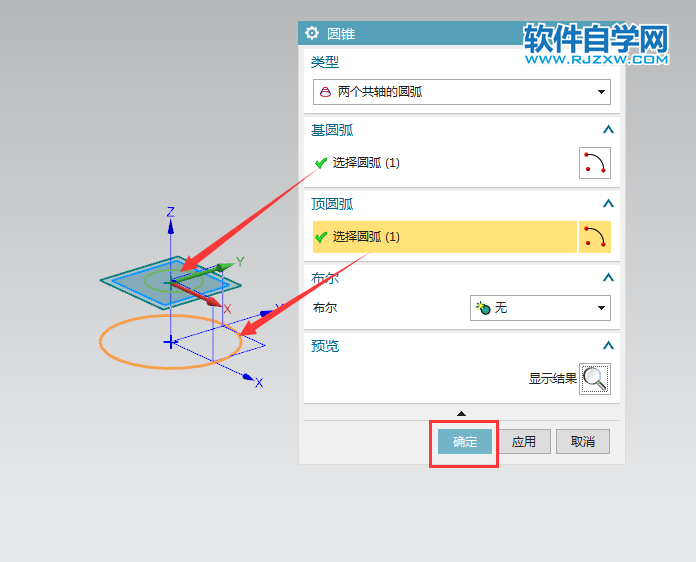

7、基圆弧选择小圆出来，顶圆弧选择下面的面。效果如下：
8、这样两个草图圆就可以创建圆维了。
UG两个共轴的圆弧绘制圆维
