风机叶轮的画法：

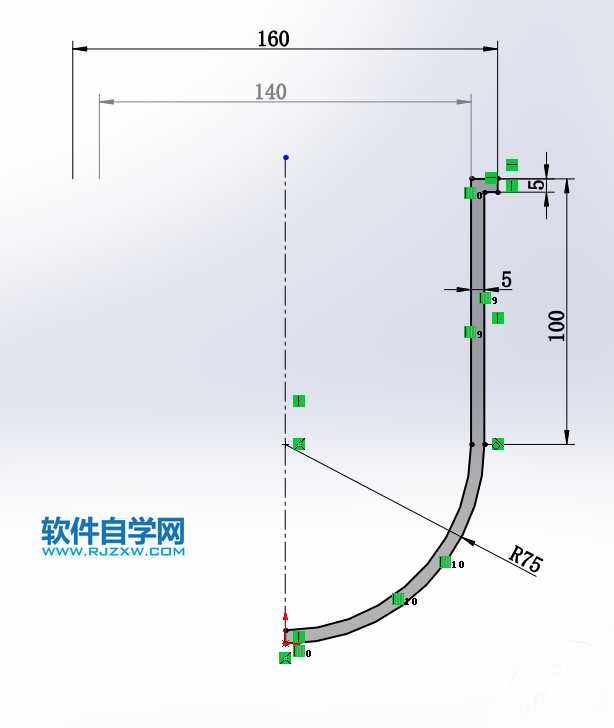

1.在【前视基准面】画草图。

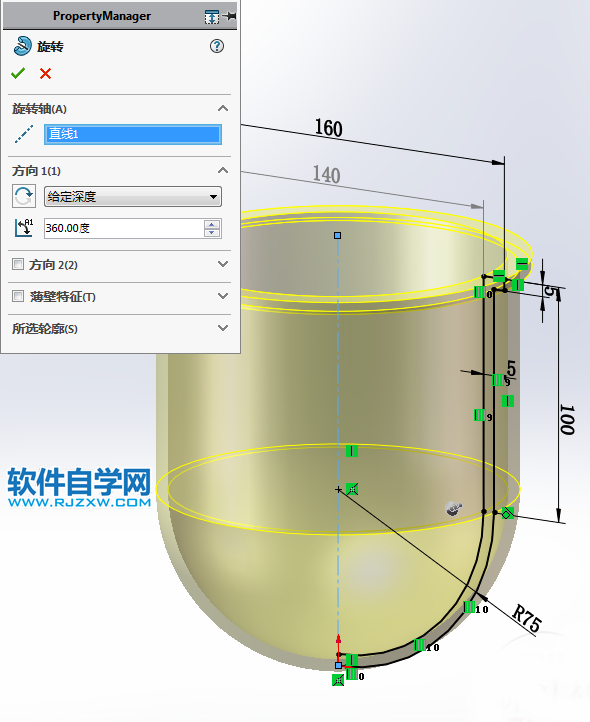

2.【旋转】。

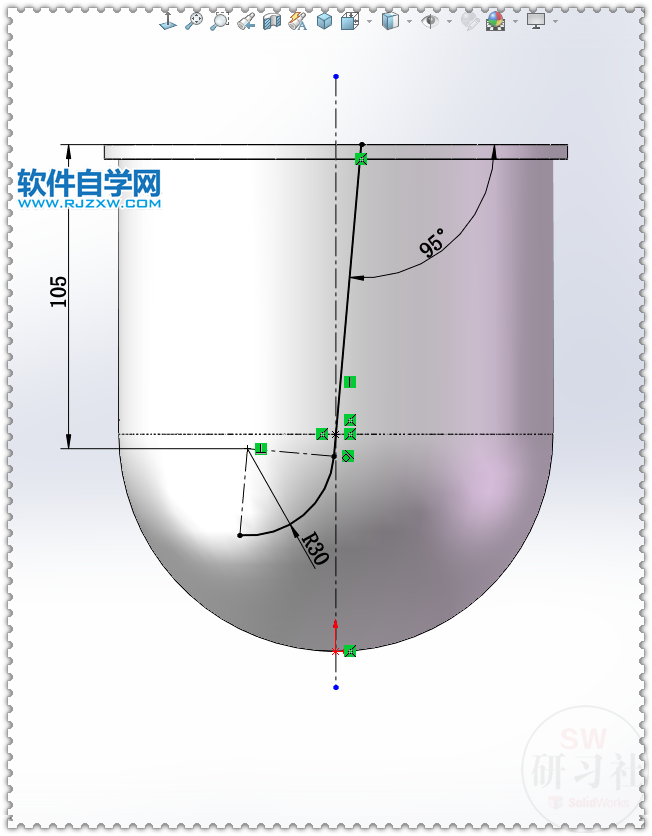

3.在【右视基准面】画斜线和圆弧 。

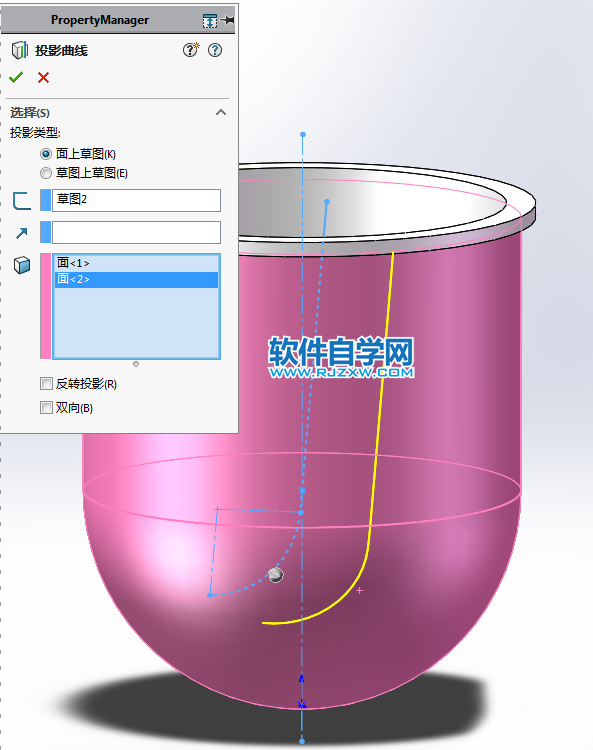

4.【投影曲线】。

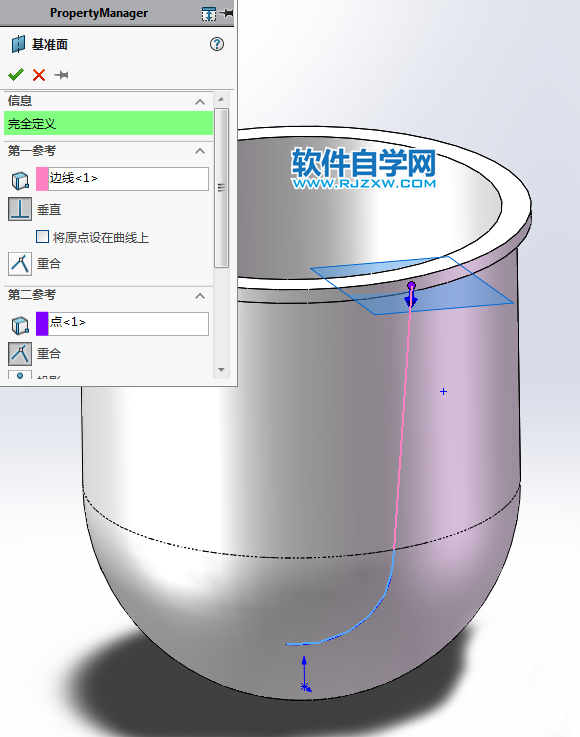

5.【基准面】参考投影曲线和曲线端点 。

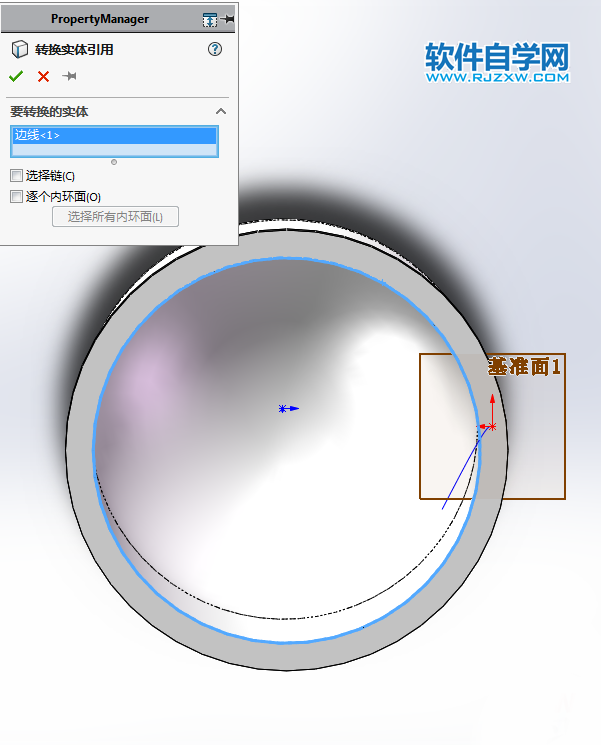

6.在【基准面1】上画草图，【转换实体引用】蓝色圆边线，转为构造线。

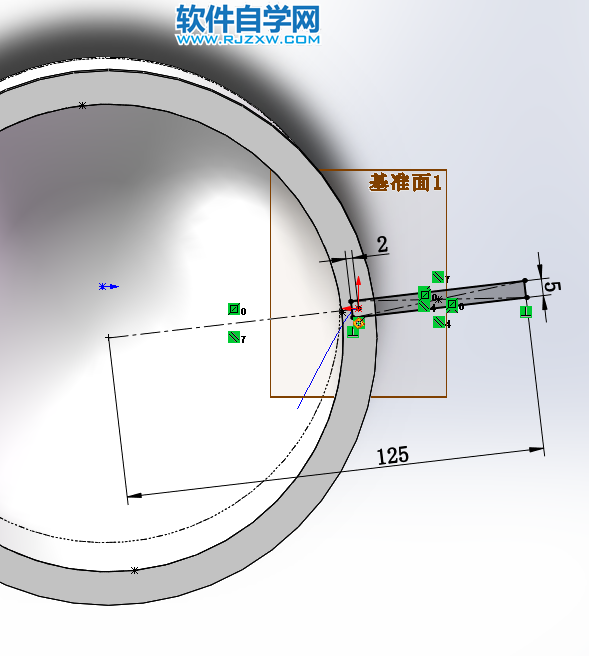

6-1.在圆心上画中心线，再画3点中心矩形。

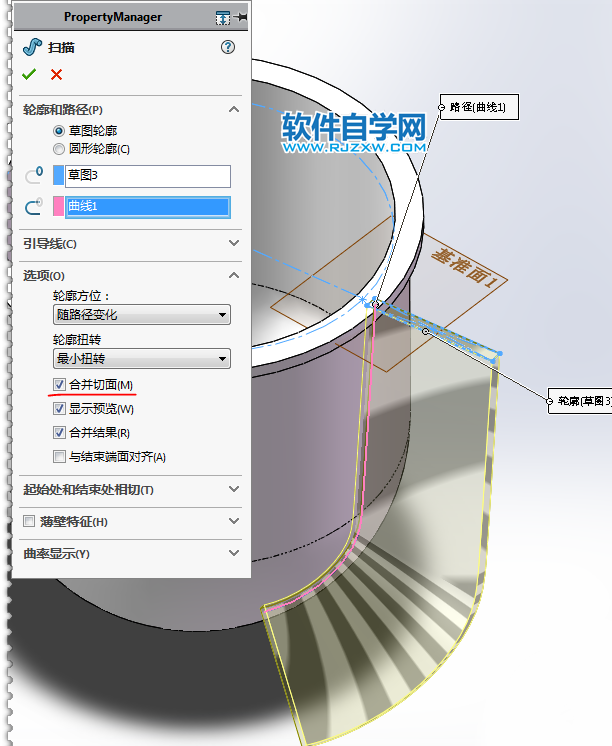

7.【扫描】轮廓：距离 ，路径：投影曲线 。
