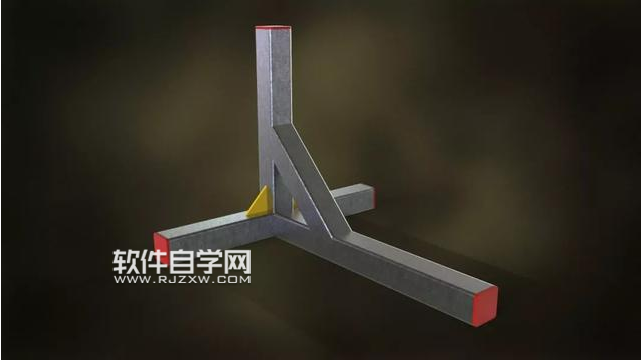

第1步、看看设计好的效果图：

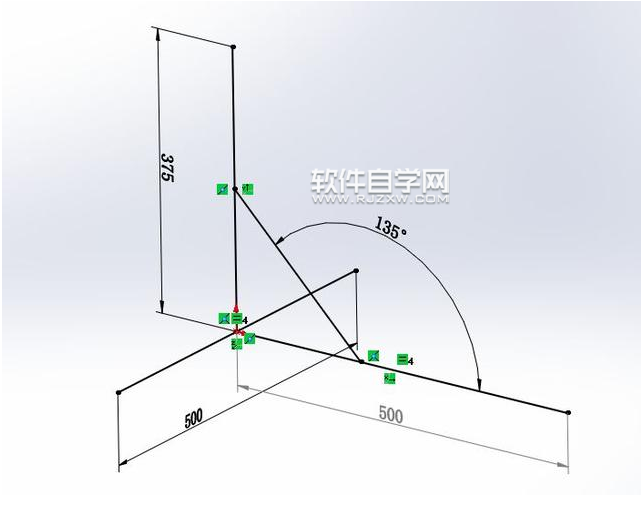

第2步、先画一个3d草图。除斜线外，其他三根线分别沿X、Y、Z轴约束。

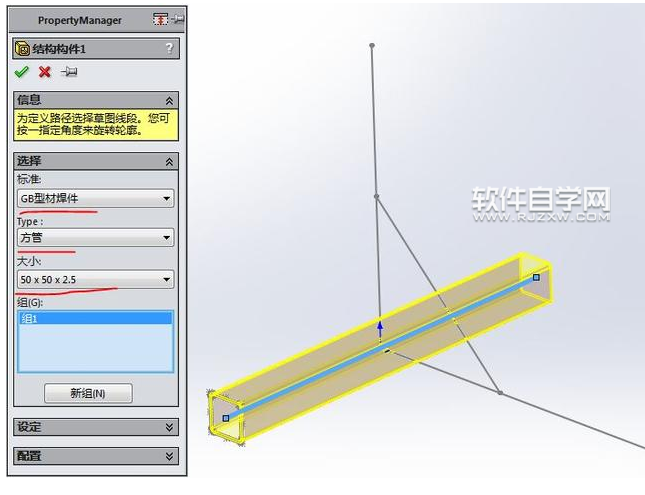

第3步、结构构件，GB型材焊件，方管:50*50*2.5mm。

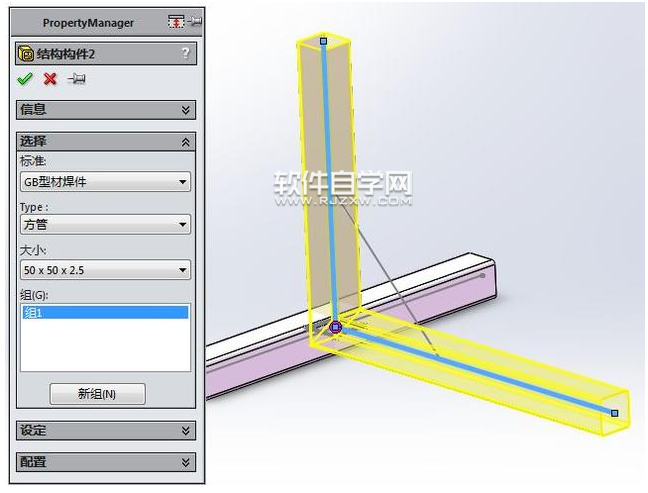

第4步、继续结构构件2。

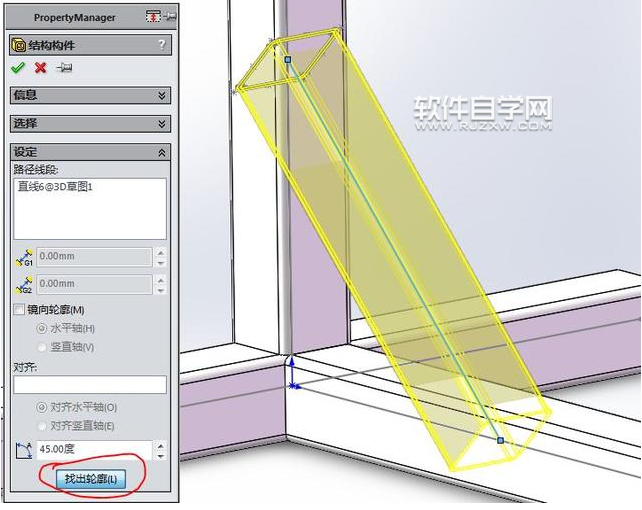

第5步、继续结构构件3。

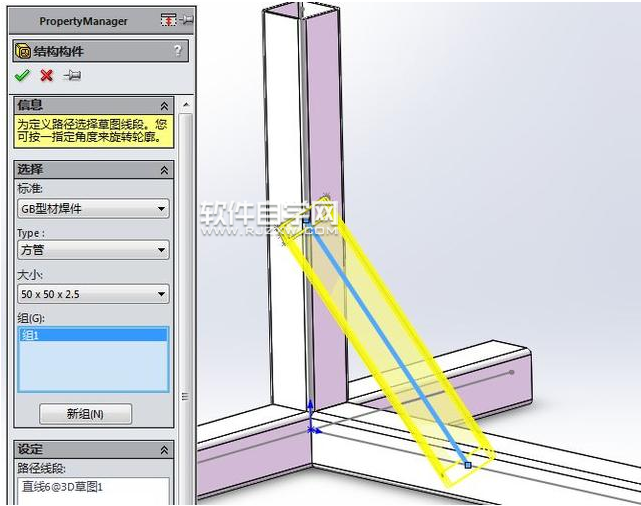

第6步、点找出轮廓，角度45度.
第7步、上面的三个结构构件也可以放在一个构件里，用3个组来完成。
