cad2016怎样画有角度的斜线

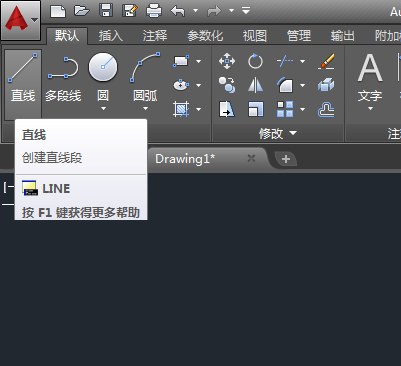

第一步、打开CAD2016软件，点击直线工具或是按L绘直线命令。

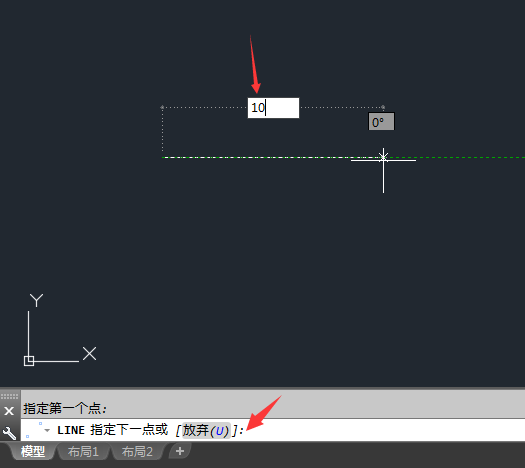

第二步、点击绘图区的任意一个地方作为起点。软件输入10，按Enter键确认。

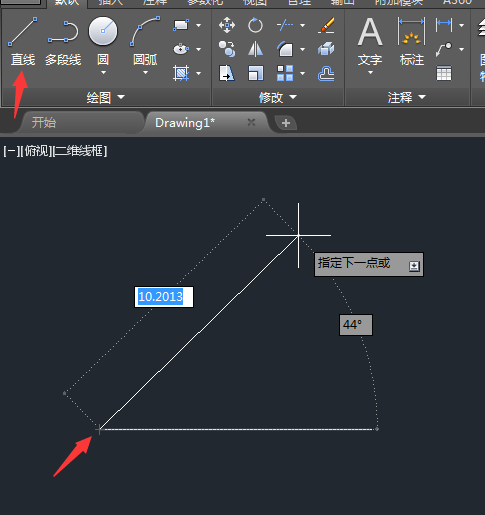

第三步、然后我们要绘一条斜线与水平线成45度，长线为10mm直线，要怎么操作，点击直线工具，点击水平线上的前端点。

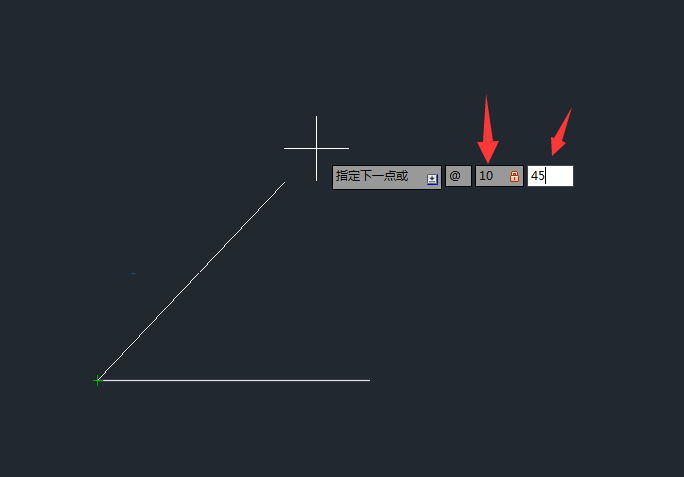

第四步、然后输入@10<45，@表示长度，<表示角度，意思是绘一条长度为10mm与水平线成45度的线出来。

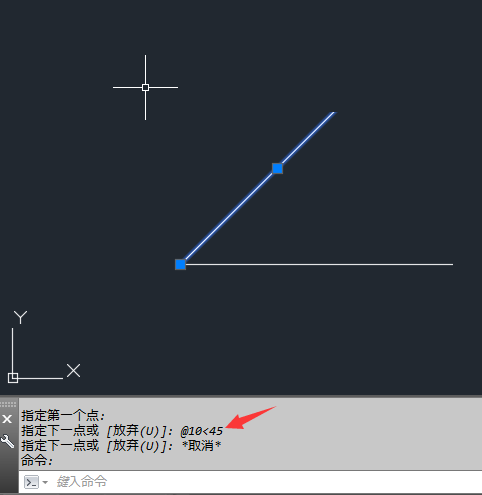

第五步、然后我们也可以在命令行里面也可以看到@10<45的步骤。

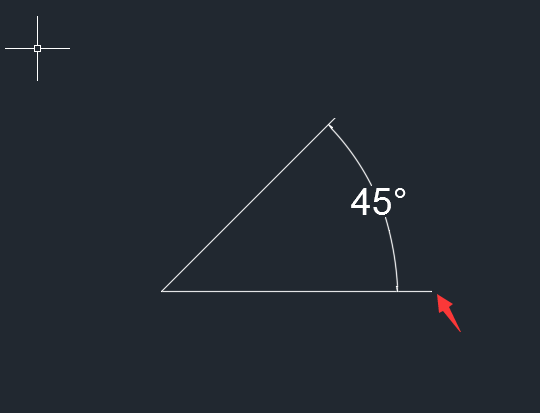

第六步、然后标注一下就可以有结果了。
