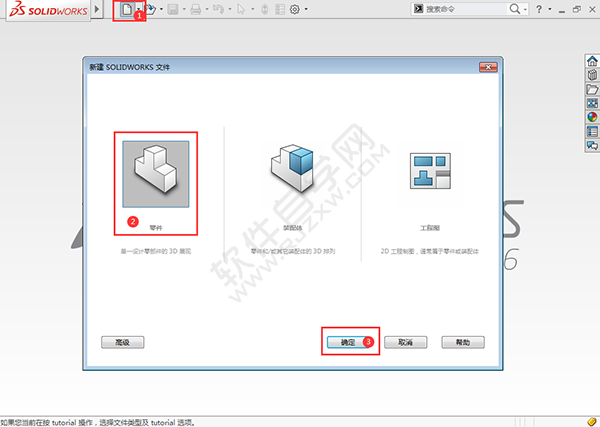

1、打开solidworks软件，新建零件。

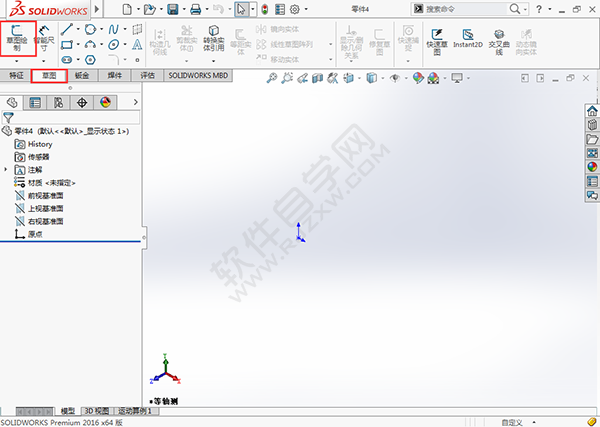

2、进入草图模式，点击草图绘制。

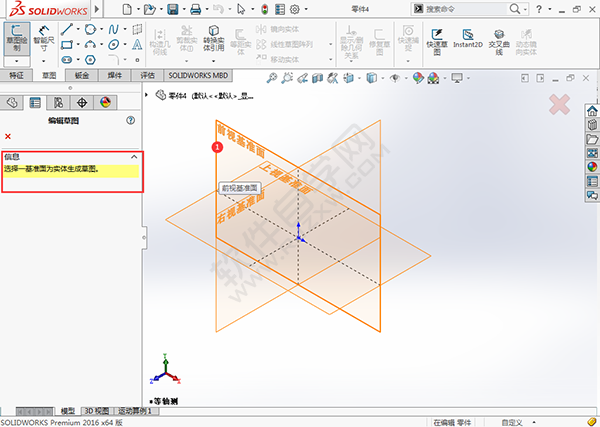

3、选前视频基准面。

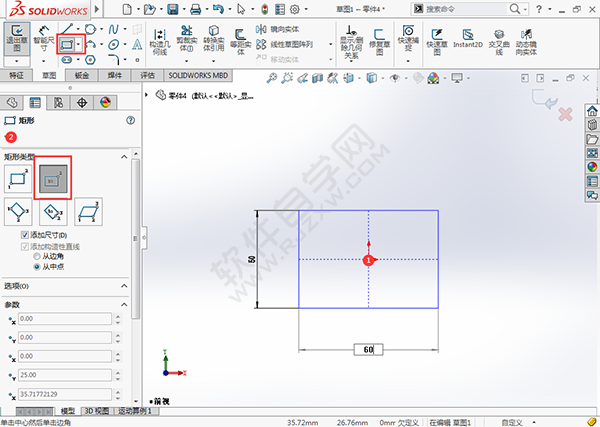

4、点击矩形工具，绘制一个60x50的矩形出来。

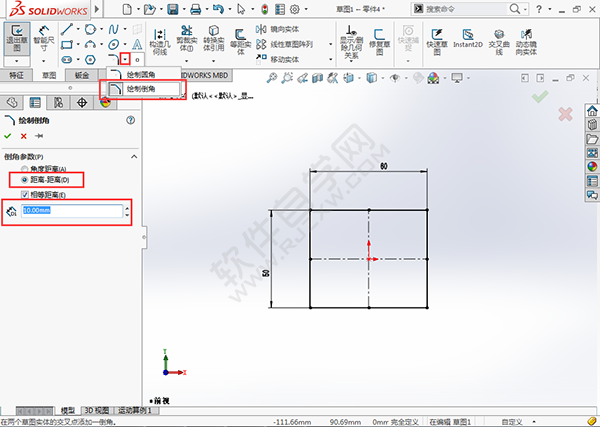

5、点击绘制倒角。设置距离-距离，设置10mm。

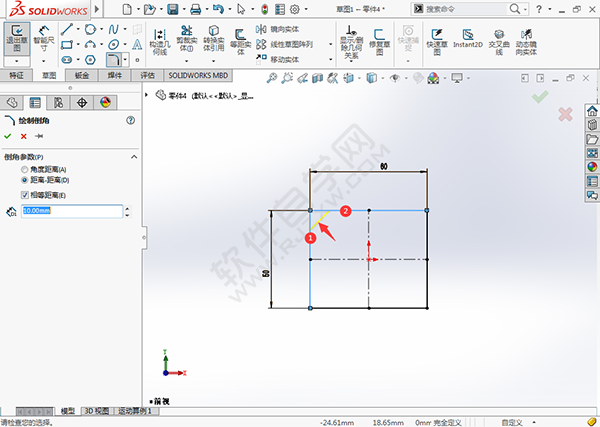

6、选择角的那条直线。

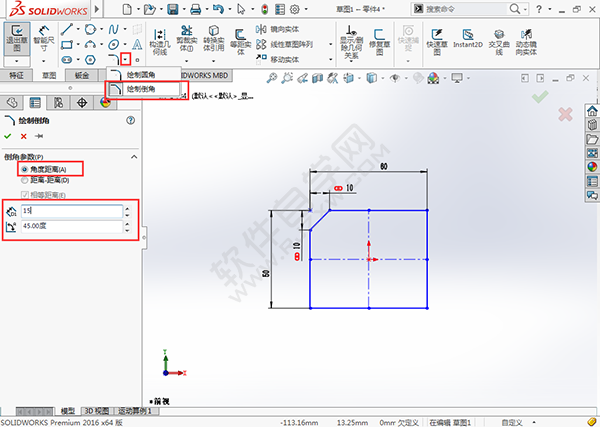

7、第二种方法，点击角度距离。设置边距为15mm,角度为45度。

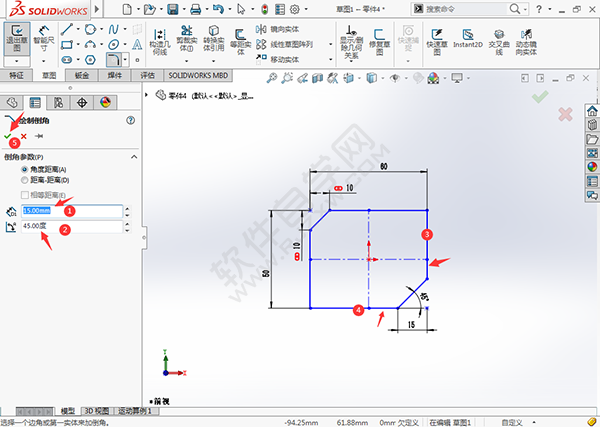

8、选择要倒角的边。效果如下：

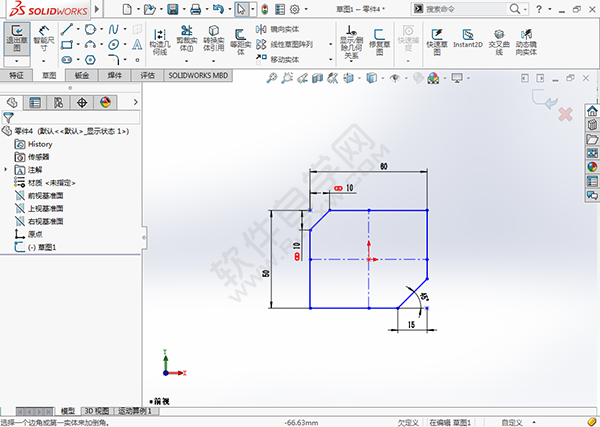

9、这样就完成了倒角的设置。
