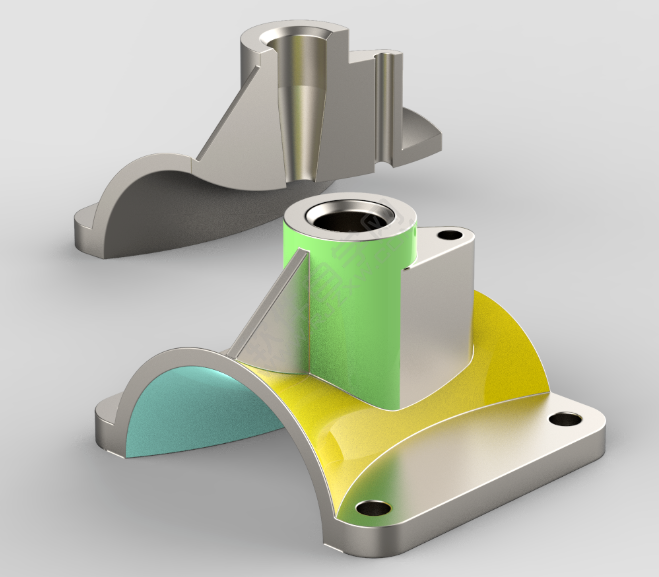

效果图：

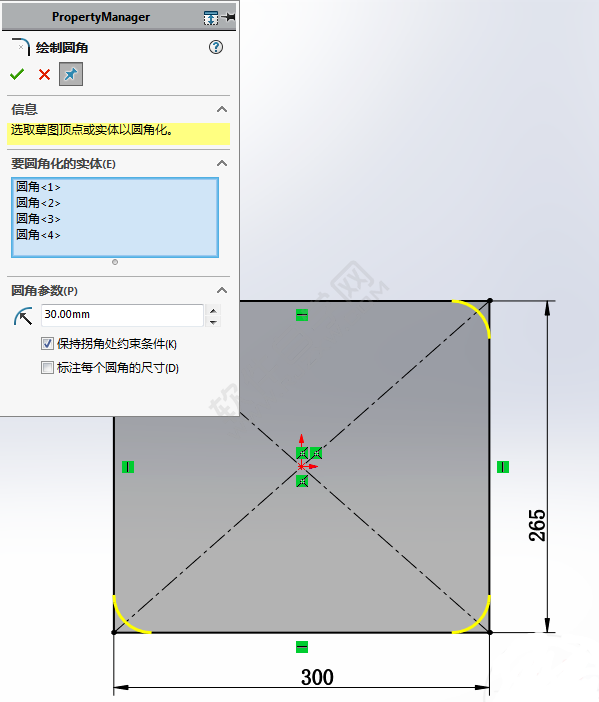

1.在上视基准面画中心矩形265x300mm，圆角：30mm 。

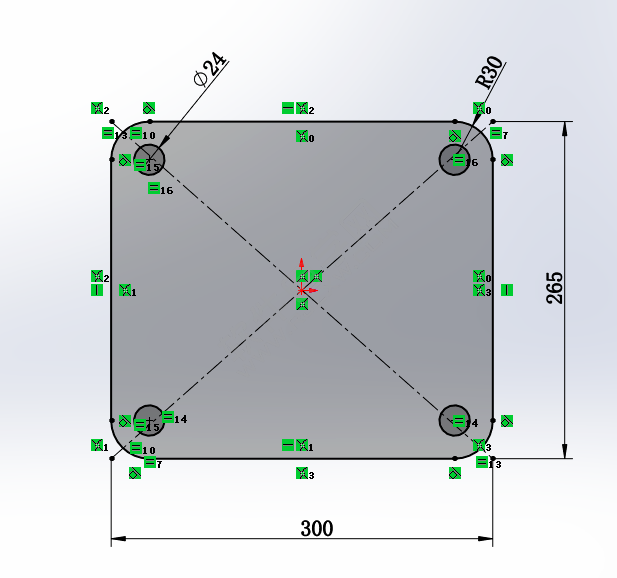

2.在画四个小圆，直径为24mm，添加相等几何关系。

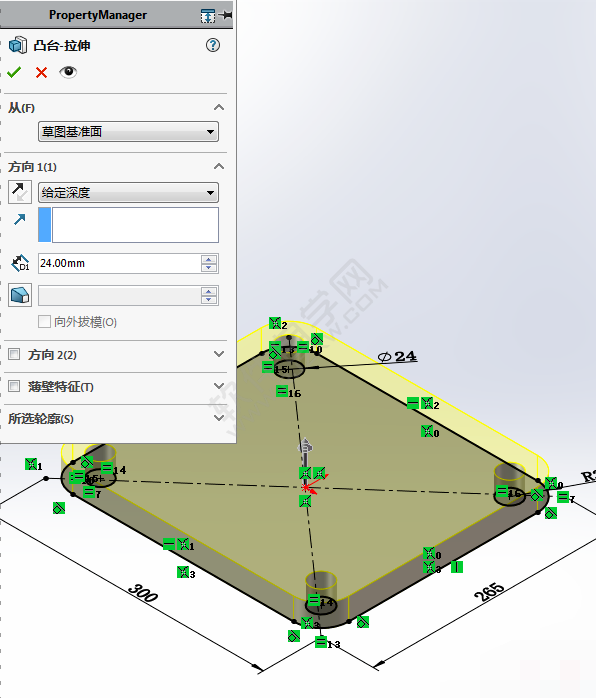

3.退出草图，进行拉伸凸台设置，给定深度：24mm。

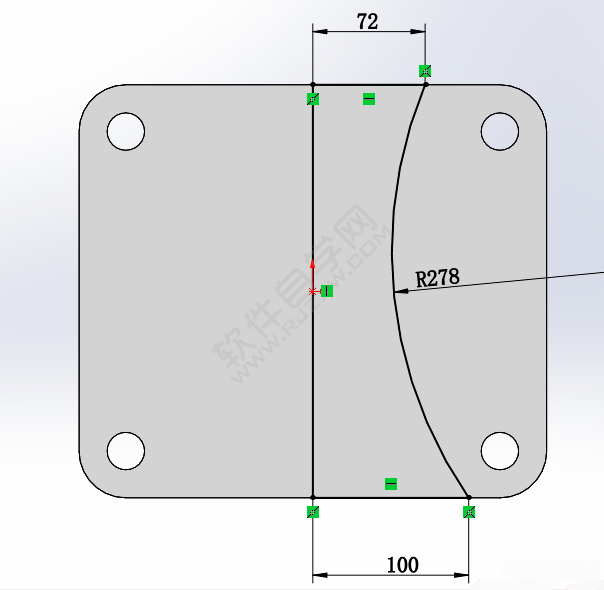

4.在上视基准面中，画直线72的位置，和278度的圆弧。
SW建模练习题-复杂的机械零件图
1.在上视基准面画中心矩形265x300mm，圆角：30mm 。
2.在画四个小圆，直径为24mm，添加相等几何关系。
3.退出草图，进行拉伸凸台设置，给定深度：24mm。
4.在上视基准面中，画直线72的位置，和278度的圆弧。
