效果图：

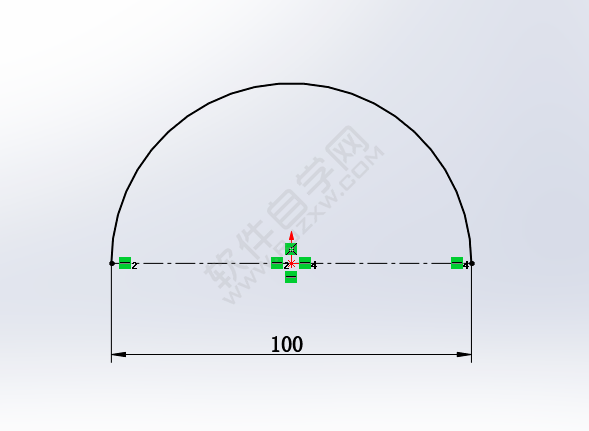

1、在【上视基准面】画一个圆，剪裁掉一半。

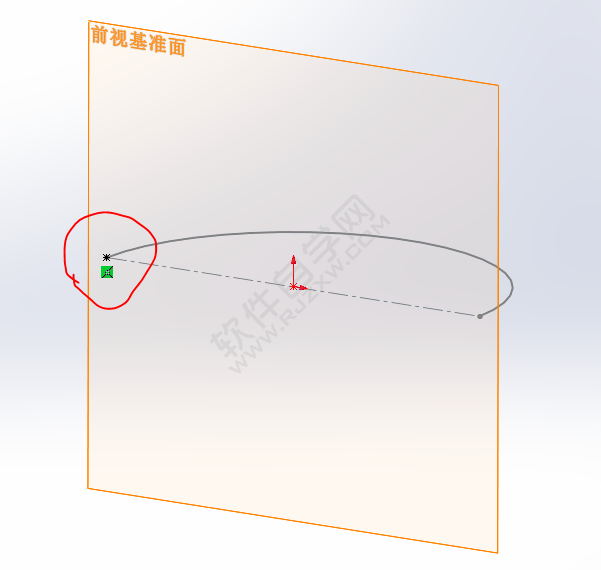

2、在【前视基准面】草绘，先在圆弧端点上画一个：点 ，后面圆周阵列是要用到。

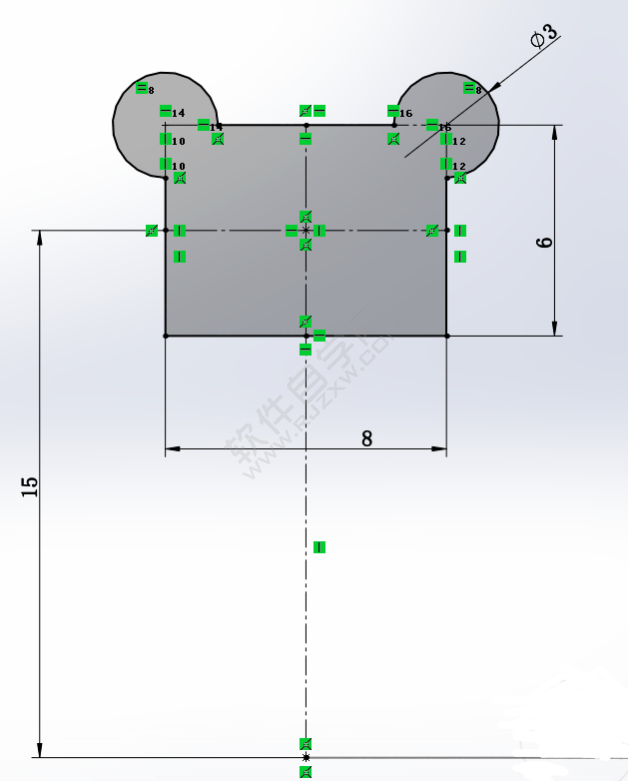

3、继续画草图。（先用构造线画一个：从中点的中心矩形）
4、添加圆角，上面4个圆角半径：1 ，下面两个圆角半径：1.25 。
SolidWorks支撑的圆环的画法
