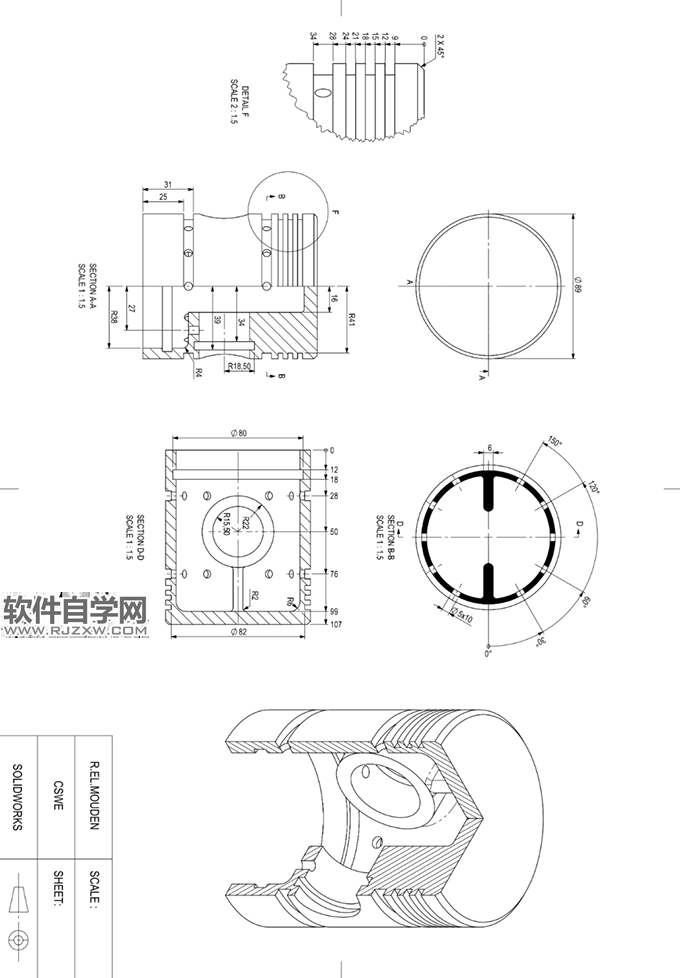

效果如下：
建模过程

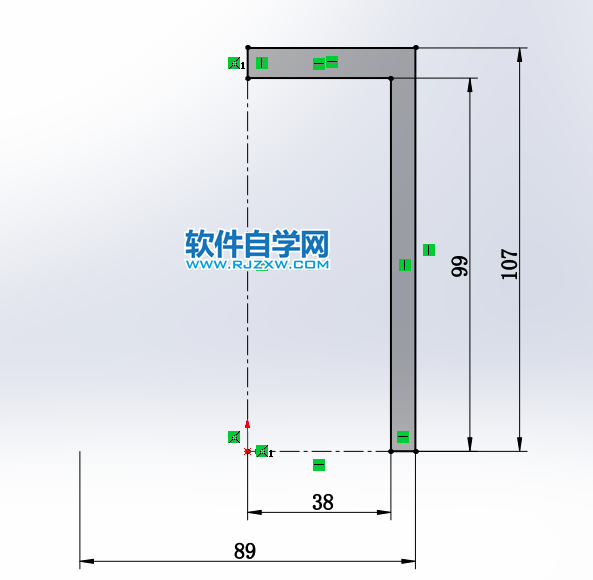

1.在【前视基准面】画草图。

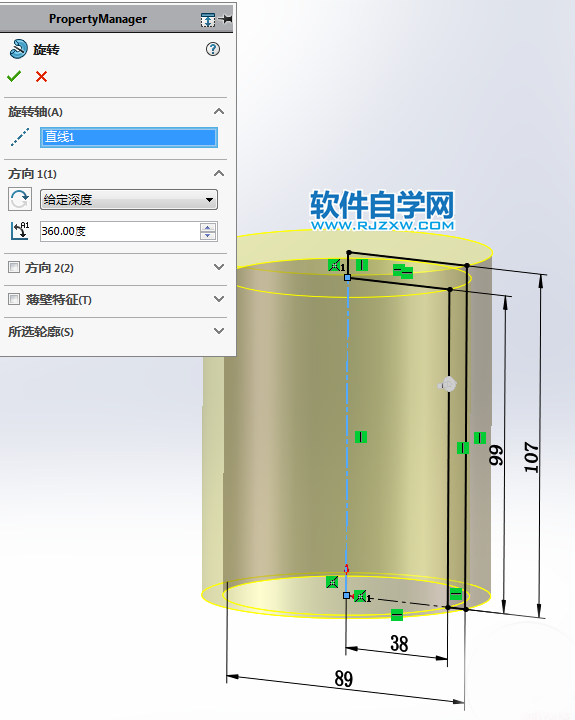

2.【旋转】。

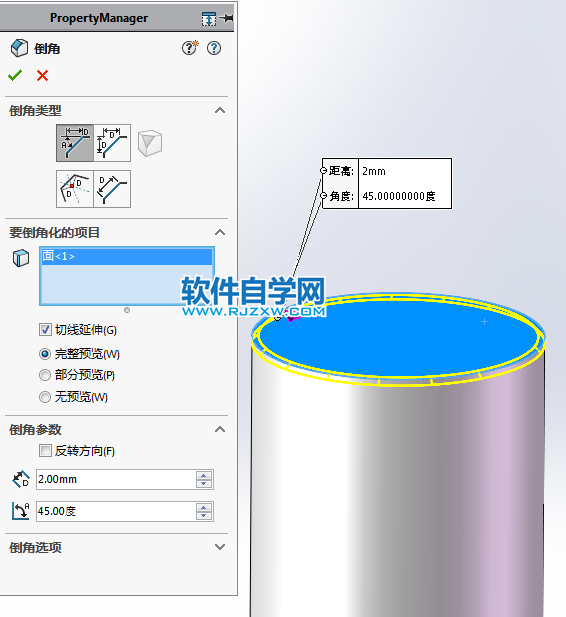

3.【倒角】2×45°。

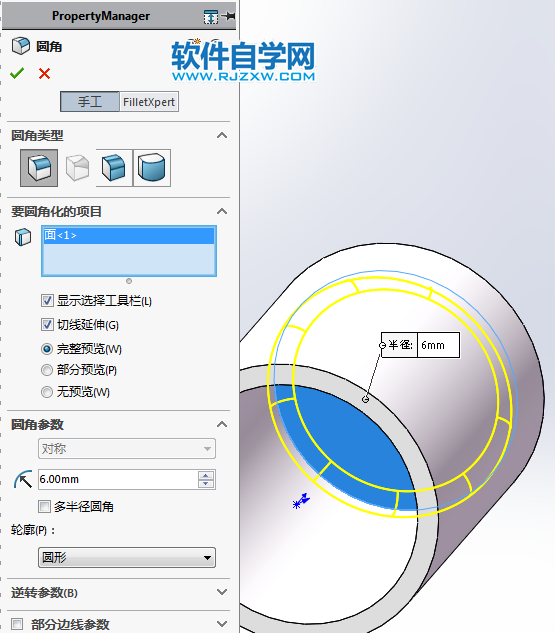

4.【圆角】半径：6 。
5.在【前视基准面】画6个矩形，上方5个的左侧边线添加：共线 ，最下方的重合到内侧边线。（上面四个矩形的标注用的是：竖直尺寸链）
