NX6活塞套造型

简要操作步骤；

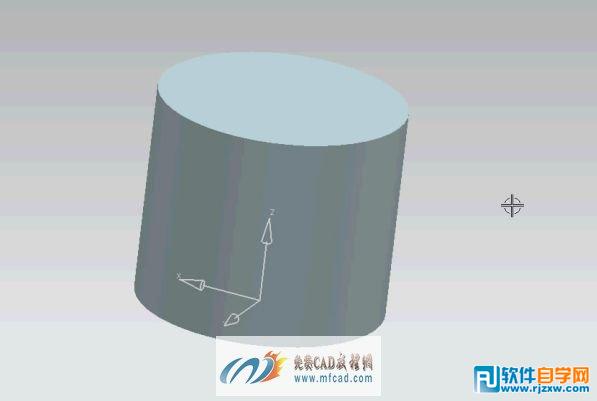

第一步  打开文件（练习文件请提前创建好）零件如图所示；

    第二步  选择UGNX6.0的壳单元命令对准备好的文件进行薄壳处理，选择倒斜角命令对零件特征进行倒斜角处理，活塞套的主体轮廓构建效果图如下图所示；

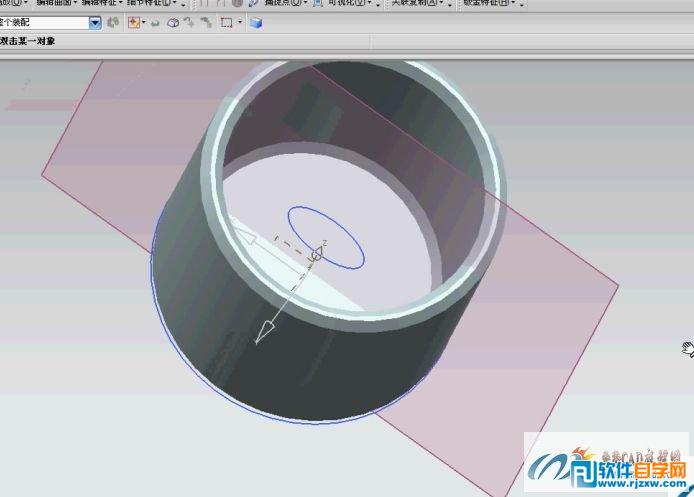

    第三步  选择UG6.0的基准平面，选择创建草图命令进入草图界面，绘制圆编辑尺寸并对其进行约束，完成的草绘效果图如下图所示；

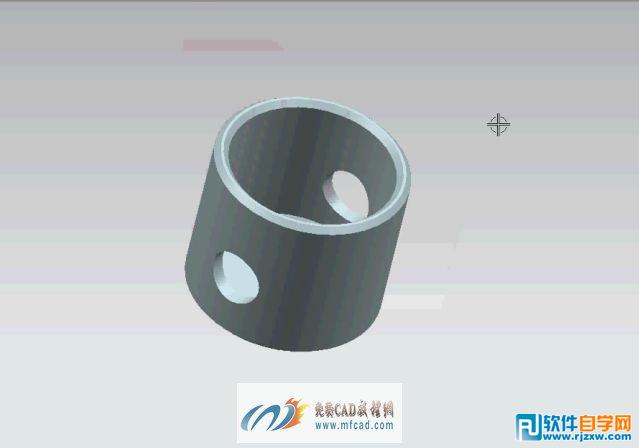

    第四步  选择UGNX6.0拉伸命令对绘制的草图进行拉伸切除，选择图层设置将基准面的勾去掉以隐藏基准面，完成的活塞套的主体轮廓构建效果图如下图所示；
