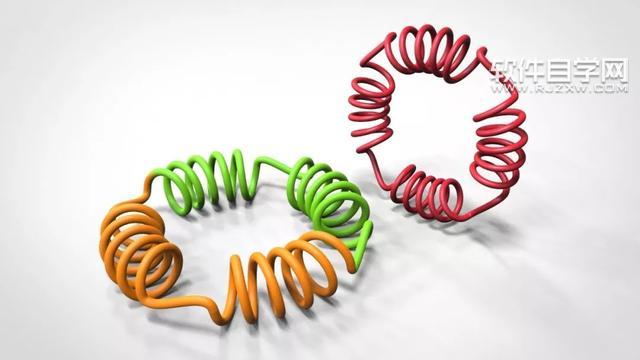

效果图、

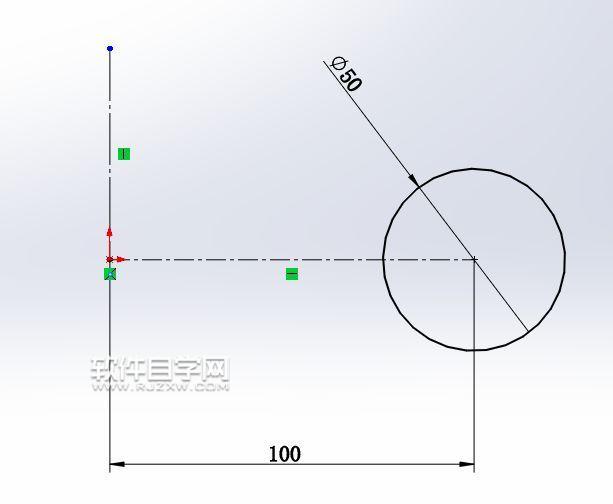

第1步、打开SolidWorks软件，在前视基准面上草绘圆。
第2步、进入草图曲面旋转。
第3步、在上视基准面草绘图形。
第4步、在前视基准面上画一条直线。

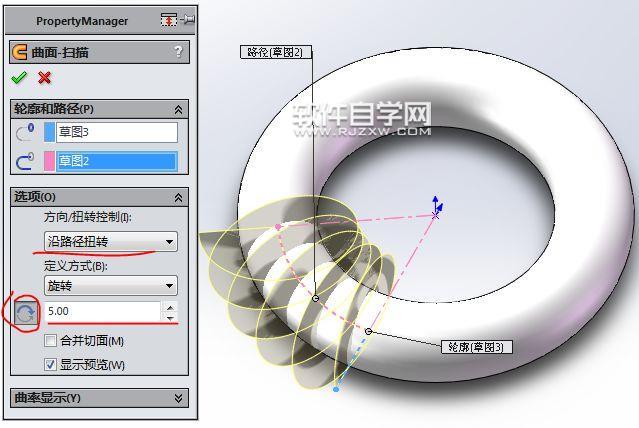

第5步、曲面扫描，直线为轮廓，圆弧为路径，旋转5圈。

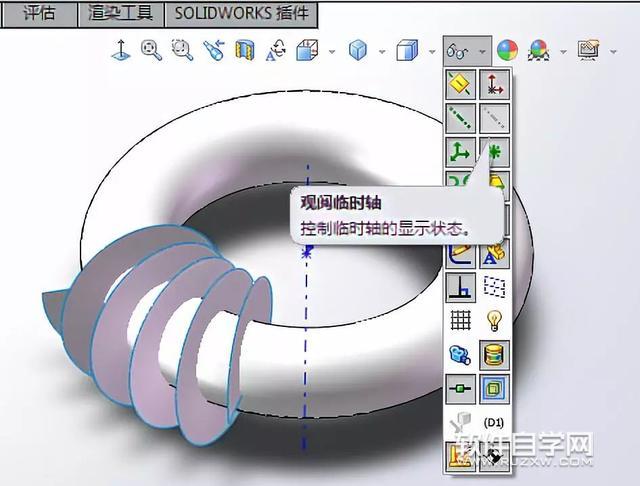

第6步、显示临时轴。

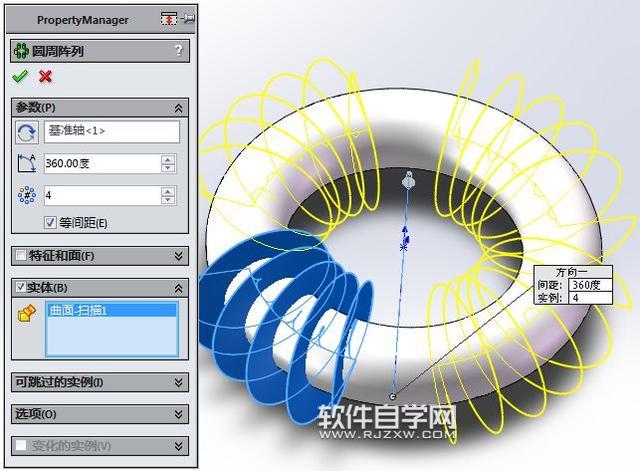

第7步、圆周阵列4个

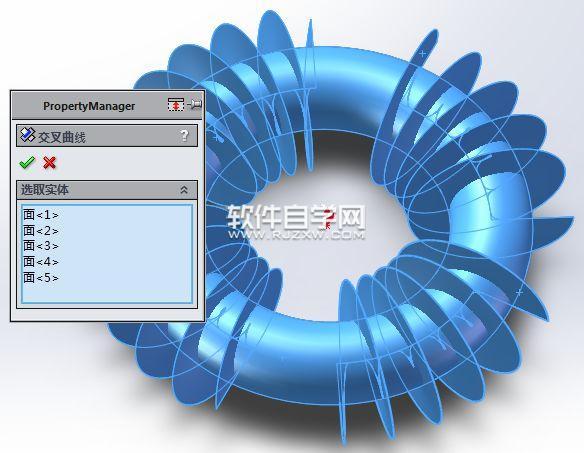

第8步、进入3D草绘，交叉曲线。
SolidWorks不规则线圈的画法
我要留言
◎欢迎参与讨论，请在这里发表您的看法、交流您的观点。
效果图、
第1步、打开SolidWorks软件，在前视基准面上草绘圆。

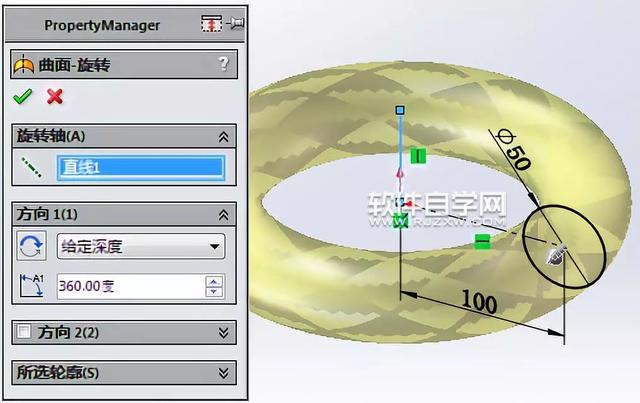

第2步、进入草图曲面旋转。

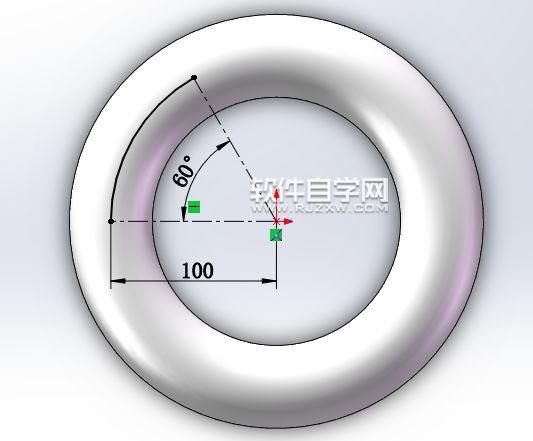

第3步、在上视基准面草绘图形。

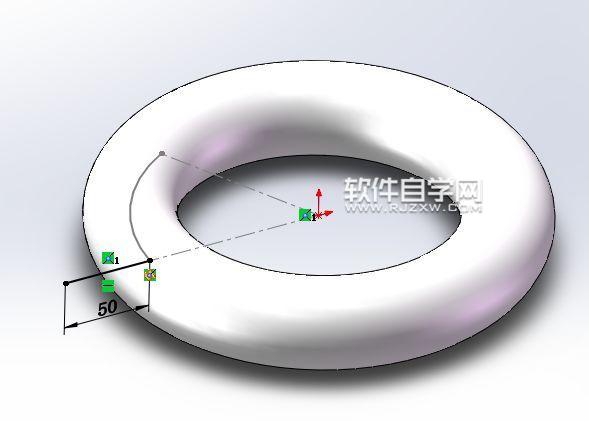

第4步、在前视基准面上画一条直线。
